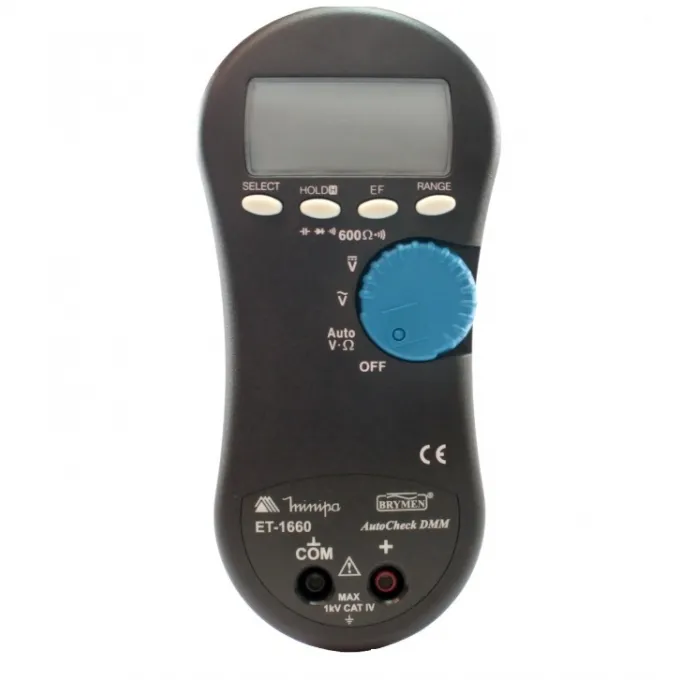

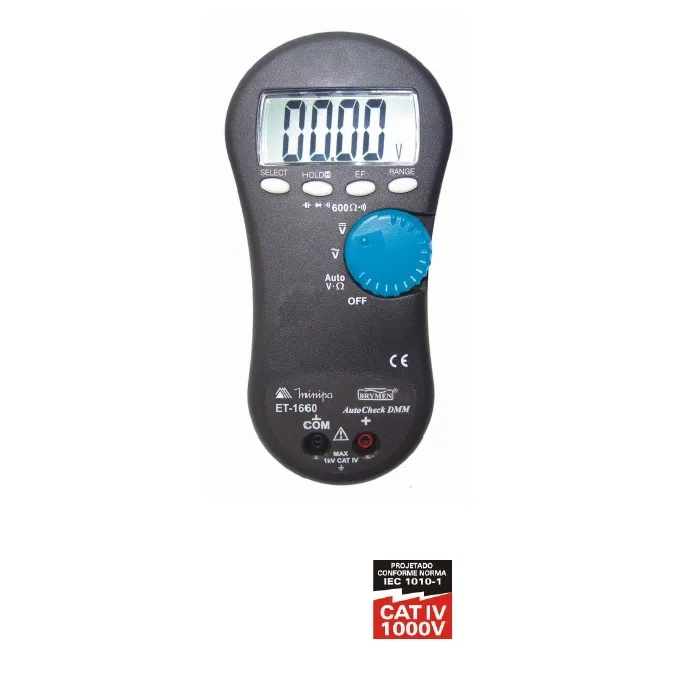

MULTIMETRO DIGITAL - ET 1660 - FL
CARACTERISTICAS
· Display: 3 5/6 Digitos (6000 Contagens)
· Taxa de Amostragem: 5 por segundo nominal
· Auto Check™ (Seleção Automática V e Ω)
· Indicação de Batería Fraca: O símbolo é mostrado quando a tensão de operação estiver abaixo de aprox. 4,5V
· Data Hold
· Detector de Tensão sem Contato-EF
· Proteção Contra Transiente: Surto 12kV (1.2/50µs)
· Auto Power Off: Aprox. 3 minutos
· Proteção de Sobrecarga: 1000V DC & V AC RMS
· Temperatura de Operação: -10°C ~ 50°C
· Temperatura de Armazenamento: -30°C ~ 60°C, RH < 80% (com a bateria removida)
· Umidade Relativa: Máximo de 80% para temperatura até 31ºC decaindo linearmente para 50% de umidade
relativa à 50ºC
· Altitude: Operação abaixo de 2000 metros
· Coeficiente de Temperatura: Nominal 0.15 x (precisão especificada)/ °C @ (-10°C ~ 18°C ou 28°C ~ 50°C)
· Grau de Poluição: 2
· Alimentação: Bateria padrão 9V (NEDA1604), (JIS006P), (IEC6F22); ou Bateria Alcalina 9V (NEDA1604A), (JIS6AM6), (IEC6LF22)
· Dimensões: 173(A) x 83(L) x 48.5(P)mm.
APLICAÇÕES
O instrumento mais seguro de nossa linha de multímetros, com design robusto e com apenas 2 entradas para evitar erros de conexão. Instrumento ideal para indústrias que necessitam de alta segurança em suas medidas de Tensão, com a função AutoCheck™ o instrumento realizá medidas automaticamente sem a necessidade de selecionar a unidade e faixa desejada, assim diminuindo os riscos de danos por seleção inadequada de grandeza elétrica.
SEGURANÇA
Este instrumento é protegido, por dupla isolação pela EN61010-1 e IEC 61010-1 para Categoria IV - 1000V. O instrumento também está de acordo com UL61010B-1e CSA C22.2 No. 1010-1-92 para categoria III 1000V e está de acordo com a diretiva CENELEC73/23/EEC e EMC (Diretiva de Compatibilidade Eletromagnética) 89/336/EEC.
Como determinado pela a norma de segurançaNR-10, utilize sempre equipamentos de proteção individual.
GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade
relativa até 75%. Especificação válida para 10% a 100% da faixa de medida.
Ciclo de calibração recomendado de 1 ano.
TENSÃO DC
· Faixas: 6000mV, 6V, 60V, 600V, 1000V
· Precisão:
6V ± (0.8% + 2d)
60V ± (0.8% + 1d)
600V (1.2% + 4d)
1000V (1.5% + 8d)
· Resolução: 1mV, 0.001V, 0.01V, 0.1V, 1V
· Impedância de Entrada Hi- Z DCV: 5MΩ , 90pF
· NMRR:> 30dB @ 50/60Hz
· CMRR:> 100dB @ DC, 50/60Hz; Rs: 1kΩ
TENSÃO AC
· Faixas: 6000m, 6V, 60V, 600V, 1000V
· Precisão:
6V ~ 60V (1.5% + 3dig)
60 ~ 600V (2.0% + 6dig)
600 ~ 1000V (2.8% + 8dig)
· Resolução: 1mV, 0.001V, 0.01V, 0.1V, 1V
· Resposta em Freqüência: 50Hz ~ 400Hz
· Impedância de Entrada Hi- Z DCV: 5MΩ, 90pF
· CMRR:> 60dB @ DC, 50/60Hz; Rs: 1kΩ
AUTOCHECK™
· Limiar Auto Check™ Lo-Z DCV:
> + 1.5V DC & < -1.0V DC nominal
· Limiar AutoCheck Lo-Z ACV:
> 2V AC (50Hz/60Hz) nominal
· Impedância de entrada Auto Check™:
inicialmente 4.2kΩ, 90pF nominal
Obs: Impedância aumenta abruptamente dentro de uma fração de segundos assim que a tensão mostrada for acima de 50V (típico).
As impedâncias versus tensões mostradas são típicamente:
18kΩ @ 100V
125kΩ @ 300V
320kΩ @ 600V
460kΩ @ 1000V
DETECÇÃO-EF
· Tensão Típica:
15V a 50V: Símbolo ''-''
30V a 70V: Símbolo ''- -''
50V a 100V: Símbolo ''- - -''
70V a 140V: Símbolo ''- - - -''
Acima de 100V: Símbolo ''- - - - -''
· Indicação: Segmentos da barra gráfica & tons audíveis proporcionais a intensidade do campo
· Freqüência Detectável: 50/60 Hz
· Antena de Detecção: Extremidade superior do instrumento
CAPACITÂNCIA
· Faixas: 100nF, 1000nF, 10µF, 100µF, 2000µF
· Precisão:
*100nF ~ 100nF ±(3.5% + 5d)
100nF ~ 100µF (2.5% + 2d)
100µF ~ 2000µF (2.5% + 5d)
*Abaixo de 50nF não especificado
· Precisões com capacitor de filme ou melhor
RESISTÊNCIA
· Faixas: 6kΩ, 60kΩ, 600kΩ, 6MΩ
· Precisão:
*6kΩ ~ 60kΩ ±(0.9% + 4d)
600kΩ ±(0.9% + 1d)
6MΩ ±(1.2% + 4d)
*Obs.: Adicione 20d à precisão especificada para leituras abaixo de 20% da faixa
· Resolução: 0.001kΩ, 0.01kΩ, 0.1kΩ, 0.1MΩ
· Tensão de Circuito Aberto: Aprox.0.4V DC
TESTE DE DIODO
· Corrente de Teste: 0.25mA típico
· Tensão de circuíto aberto: <1.6V DC típico
CONTINUIDADE
· Faixa: 600Ω
· Precisão:
*600Ω ±(2% + 6d)
*Obs.: Adicione 30d à precisão especificada para leituras abaixo de 20% da faixa
· Resposta da Buzina: < 100µs
· Tensão de Circuito Aberto: 0.4V DC típico
· Limiar Audível: Entre 50Ω e 250Ω
ACESSÓRIOS OPCIONAIS
Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição.
Utilize sempre acessórios originais Minipa.
1. Pontas de prova MTL-07, MTL-22, MTL-23, MTL-24, MTL-37,
2. Kit de pontas de prova MTL-100
3. Conjunto de pontas e cabos modulares MTL-50B/R, MTL-51, MTL-52, MTL-55
4. Garras de Corrente 265, CA-600, CA-1000
5.Certificado de Calibração
ACESSÓRIOS
1. Bateria Instalada
2. Par de Pontas de Prova
3. Manual de Instruções
