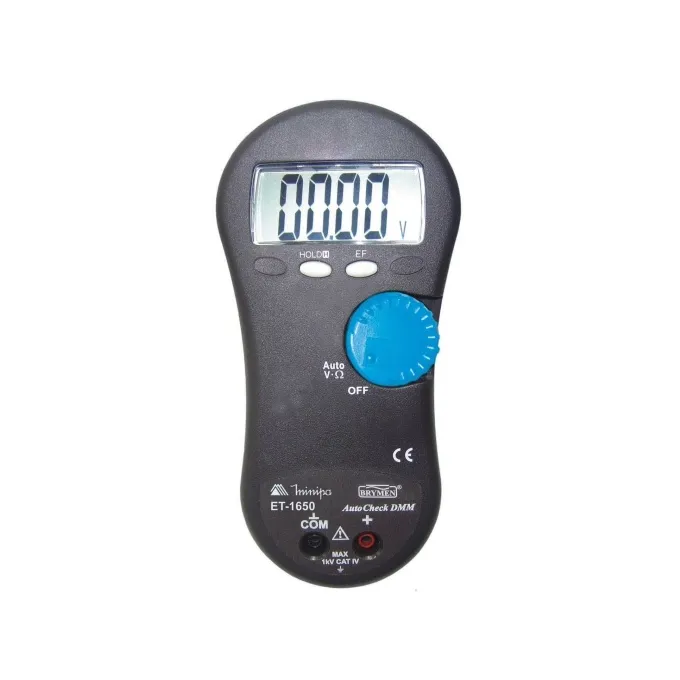

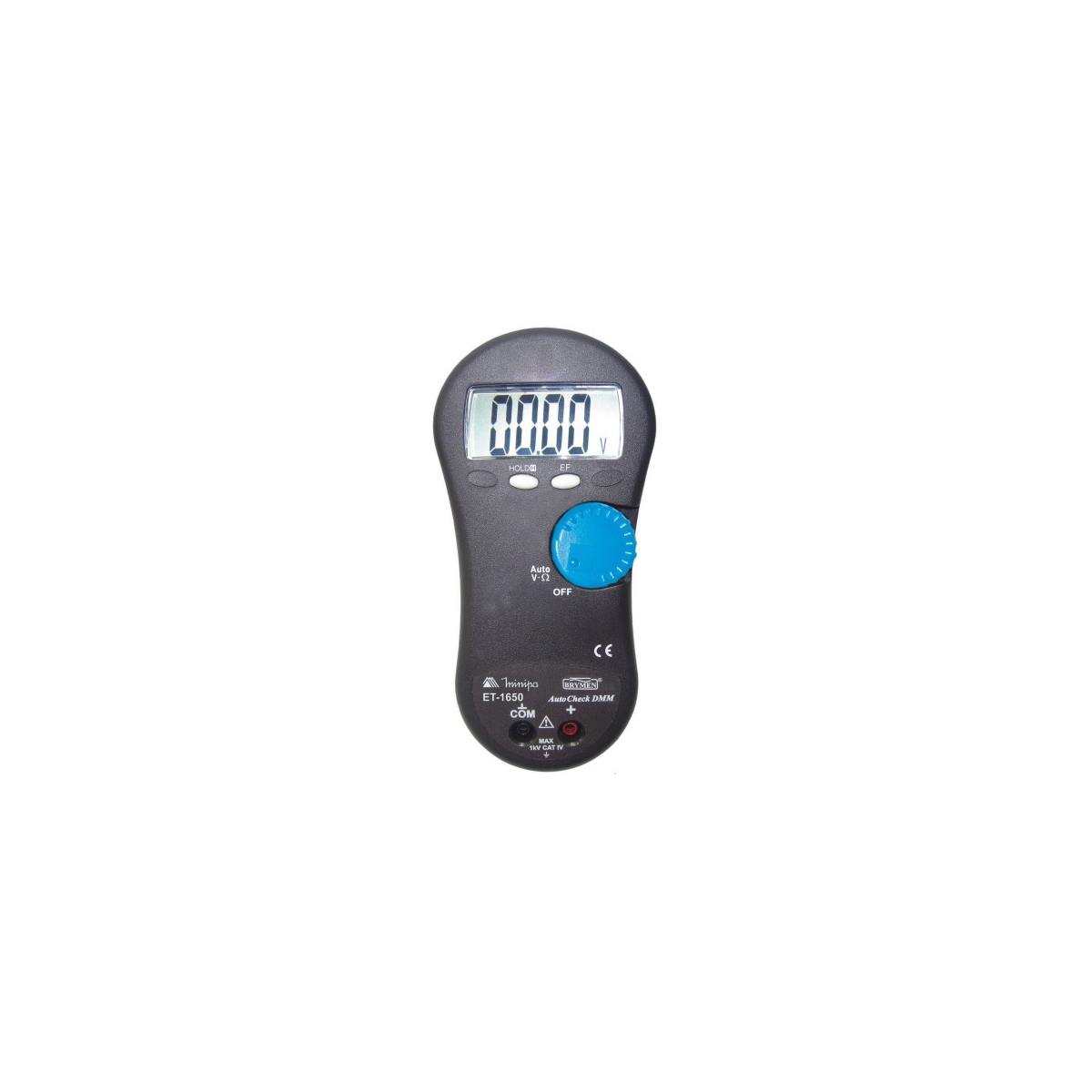

MULTIMETRO DIGITAL  - ET 1650 – FL

Display: 3 5/6 Dígitos (6000 Contagens)
Taxa de Atualização: 5 por segundo nominal
Auto Check™ (Seleção Automática de V e Ω)
Indicação de Bateria Fraca indicado quando a tensão de operação estiver
abaixo de aprox. 4,5V
Data Hold
Detector de Tensão sem Contato-EF
Auto Power Off: Aprox. 3 minutos
Proteção Contra Transiente: Surto 12kV (1.2/50µs)
Proteção de Sobrecarga: 1000V DC & V AC RMS
Temperatura de Operação: -10°C a 50°C
Temperatura de Armazenamento: -30°C a 60°C,RH < 80% (com a bateria removida)
Umidade Relativa: Máxima de 80% para temperatura até 31°C decaindo linearmente para 50% de umidade relativa à 50°C
Altitude: Operação abaixo de 2000 metros
Coeficiente de Temperatura: Nominal 0.15 x (precisão especificada)/ °C @ (-10°C ~ 18°C ou 28°C ~ 50°C)
Grau de Poluição: 2
Alimentação: Bateria padrão 9V (NEDA1604), (JIS006P),(IEC6F22); ou Bateria Alcalina 9V (NEDA1604A), (JIS6AM6),(IEC6LF22)
Dimensões: 173(A) x 83(L) x 48.5(P)mm

APLICAÇÕES

O instrumento mais seguro de nossa linha de multímetros, com design robusto e com apenas 2 entradas para evitar erros de conexão. Instrumento ideal para indústrias que necessitam de alta segurança em suas medidas de Tensão, com a função AutoCheck™ o instrumento realizá medidas automaticamente sem a necessidade de selecionar a unidade e faixa desejada, assim diminuindo os riscos de danos por seleção inadequada de grandeza elétrica.

SEGURANÇA

Este instrumento é protegido por dupla isolação pela EN61010-1 e IEC 61010-1 para Categoria IV - 1000V. O instrumento também está de acordo com UL61010B-1e CSA C22.2 No. 1010-1-92 para categoria III 1000V e está de acordo com a diretiva CENELEC73/23/EEC e EMC (Diretiva de Compatibilidade Eletromagnética) 89/336/EEC.
Como determinado pela a norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

GERAL

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade relativa até 75%. Especificação válida para 10% a 100% da faixa de medida.
Ciclo de calibração recomendado de 1 ano.

TENSÃO DC

Faixas: 6V, 60V, 600V, 1000V
Precisão:
6V ± (1.3% + 2d)
60V ± (1.3% + 1d)
600V ± (1.2% + 4d)
1000V ± (1.5% + 8d)
Resolução: 0.001V, 0.01V, 0.1V, 1V
NMRR:> 30dB @ 50/60Hz
CMRR:> 100dB @ DC, 50/60Hz; Rs: 1kW

TENSÃO AC

Faixas: 6V, 60V, 600V, 1000V
Precisão:
6V ~ 60V ± (2.5% + 3d)
600V ± (2.5% + 6d)
1000V ± (2.8% + 8d)
Resolução: 0.001V, 0.01V, 0.1V, 1V
Resposta em Freqüência: 50Hz ~ 400Hz
CMRR:> 60dB @ DC, 50/60Hz; Rs: 1kΩ

AUTOCHECK™

Limiar Auto Check™ Lo-Z DCV:
> + 1.5V DC & < -1.0V DC nominal
Limiar AutoCheck™ Lo-Z ACV:
> 2V AC (50Hz/60Hz) nominal
Impedância de entrada Auto Check™: inicialmente 4.2kΩ, 90pF nominal
Obs: Impedância aumenta abruptamente dentro de uma fração de segundos assim que a tensão mostrada for acima de 50V (típico).
As impedâncias versus tensões mostradas são típicamente:
18kΩ @ 100V
125kΩ @ 300V
320kΩ @ 600V
460kΩ @ 1000V

DETECÇÃO-EF

Tensão Típica:
15V a 50V: Símbolo “-”
30V a 70V: Símbolo “- -”
50V a 100V: Símbolo “- - -”
70V a 140V: Símbolo “- - - -”
Acima de 100V: Símbolo “- - - - -”
 Indicação: Segmentos da barra gráfica & tons audíveis proporcionais a intensidade do campo
Freqüência Detectável: 50/60 Hz
Antena de Detecção: Extremidade superior do instrumento

RESISTÊNCIA

Faixas: 6kΩ, 60kΩ, 600kΩ, 6MΩ
Precisão:
*6kΩ ~ 60kΩ – (0.9% + 4d)
600kΩ – (0.9% + 1d)
6MΩ – (1.2% + 4d)
*Obs.: Adicione 20d à precisão especificada para leituras abaixo de 20% da faixa
Resolução: 0.001kΩ, 0.01kΩ, 0.1kΩ, 0.1MΩ
Tensão de Circuito Aberto: Aprox.0.4V DC

ACESSÓRIOS

1. Bateria Instalada
2. Par de Pontas de Prova
3. Manual de Instruções

ACESSÓRIOS OPCIONAIS

Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição.
Utilize sempre acessórios originais Minipa.
Pontas de prova MTL-07, MTL-22, MTL-23,MTL-24, MTL-37,
Kit de pontas de prova MTL-100
Conjunto de pontas e cabos modulares MTL-50B/R, MTL-51, MTL-52, MTL-55
Certificado de Calibração
