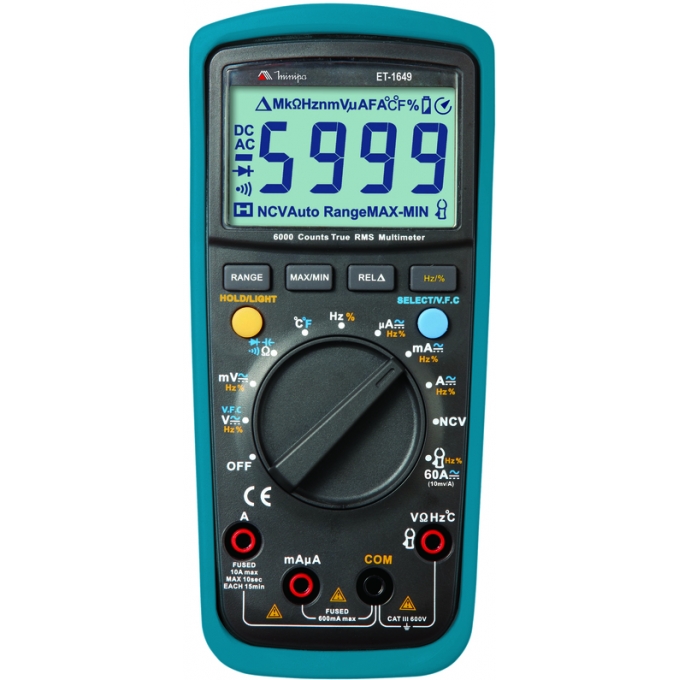

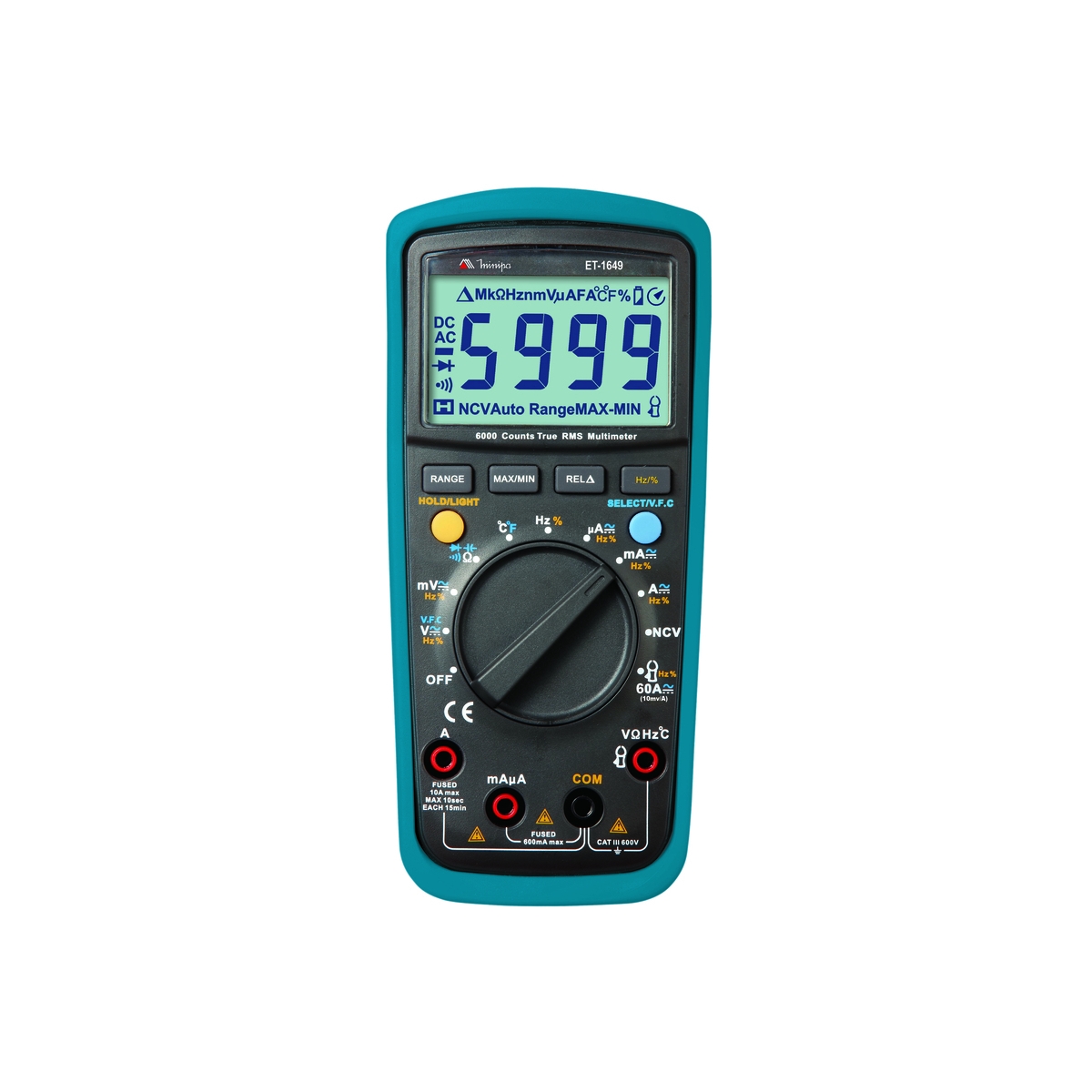

MULTIMETRO DIGITAL  - ET 1649

O multímetro digital MINIPA ET-1649  diferencia-se por ser pequeno, portátil. É um equipamento True RMS, de auto range e possui um display de 3 5/6 dígitos. Possui um display grande com estrutura original é altamente confiável e seguro.
Multímetro Digital com Testador de Tensão Integrado.

CARACTERÍSTICAS:
• Display: 3 5/6 Dígitos, 6000 Contagens com 9999 para frequência de 4000 para capacitância.
• Taxa de Atualização: Aproximadamente 2 ~ 3 vezes por segundo.
• Indicação de Sobrefaixa: “OL.”.
• Indicação de Polaridade: Automática.
• Indicação de Bateria Fraca: .
• Desligamento Automático: Aprox. 15 minutos.
• True RMS AC.
• Mudança de Faixa: Automática/Manual.
• Data Hold.
• Registro de MAX/MIN.
• Modo Relativo (REL).
• Detecção de Tensão AC sem contato (NCV).
• Indicador de frequência variável (VFC).
• Ambiente de Operação: 0°C ~ 40°C (32°F ~ 104°F)
Armazenamento: -10°C ~ 50°C (14°F ~ 122°F)
• Umidade Relativa: ≤75% @ 0°C a 30°C
≤50% @ 31°C a 40°C
• Altitude de Operação: abaixo de 2000m.
• Compatibilidade eletromagnética: Em um campo de rádiofrequência (RF) de 1V/m: precisão total = precisão especificada
+ 5% da faixa. Não especificado para índices de RF maiores que 1V/m.
• Grau de Poluição: 2.
• Alimentação: 2 x 1,5V (AA R6P).
• Dimensões: 175(A ) x 80(L) x 48,5(P)mm.
• Conformidade: CE

Aplicações:
Diferencia-se por ser pequeno, portátil, True RMS, auto range e possuir display de 3 1/2 dígitos com uma
estrutura original, altamente confiável e segura, assim como um display grande.
O instrumento pode ser usado em medidas de tensão AC/DC, corrente AC/DC, tensão com frequência
variável (VFC), resistência, diodo, continuidade, capacitância, frequência e NCV (tensão AC sem contato).
É o instrumento portátil ideal para manutenção.

Segurança:
Este instrumento está de acordo com os padrões IEC1010: grau de poluição 2, categoria de sobretensão
CAT III 600V e dupla isolação.
Como determinado pela norma de segurança NR-10, utilize sempre instrumentos de proteção individual.

Geral:
A precisão é especificada como ±(% leitura + número de dígitos) para temperatura 23°C ±5°C e umidade
relativa < 75%. A especificação é valida para 5% a 100% da faixa de medida.
Ciclo de calibração recomendado de 1 ano.

TENSÃO DC
• Faixas: 60mV, 600mV, 6V, 60V, 1000V.
• Precisão: 60mV ±(0,7%+3D). 600mV ±(0,5%+2D). 6V ~ 1000V ±(0,7%+3D).
• Resolução: 0,01mV, 0,1mV, 1mV, 10mV, 100mV.
• Impedância de Entrada: 10MW.
• Máxima Tensão de Entrada: 1000V DC/750V AC RMS.

CORRENTE DC
• Faixas: 600μA, 6000μA, 60mA, 600mA, 6A, 10A.
• Precisão: 600μA ~ 600mA ±(0,7%+2D). 6A ~ 10A ±(1% + 3D).
• Resolução: 0,1μA, 1μA, 10μA, 100μA, 1mA, 10mA.
• Proteção de Sobrecarga:
Entrada para mA: Fusível 0,2A/600V φ6x32mm.
Entrada para 10A: Fusível 10A/600V φ6x25mm.

TENSÃO AC (TRUE RMS)
• Faixas: 60mV, 600mV, 6V, 60V, 750V. V.F.C: 200V ~ 750V.
• Precisão: 60mV ~ 600mV ±(1%+3D). 6V ~ 750V ±(0,8%+3D). V.F.C ±(4%+3D).
• Resolução: 0,01mV, 0,1mV, 1mV, 10mV, 100mV. (V.F.C: 0,1/1V).
• Impedância de entrada: Aprox. 10MW.
• Máxima tensão de entrada: 750V RMS.
• Frequência de resposta: 45 ~ 1kHz. V.F.C: 45 ~ 400Hz.
• O fator de crista em AC pode ser de até 3,0, exceto em 750V onde pode ser até 1,5.

CORRENTE AC (TRUE RMS)
• Faixas: 600μA, 6000μA, 60mA, 600mA, 6A, 10A.
• Precisão: 600μA ~ 600mA ±(1%+3D). 6A ~ 10A ±(1,2% + 3D).
• Resolução: 0,1μA, 1μA, 10μA, 100μA, 1mA, 10mA.
• Proteção de Sobrecarga
Entrada para mA: Fusível 0,6A/600V φ6x32mm.
Entrada para 10A: Fusível 10A/250V φ6x25mm.
• Frequência de resposta: 45 ~ 1kHz.
• O fator de crista em AC pode ser de até 3,0.

CORRENTE AC/DC (ATRAVÉS DE GARRA)
• Faixas: 60A AC/DC.
• Precisão: 60A DC ±(1%+3D). 60A AC ±(1,2% + 3D).
• Resolução: 10mA.
• Proteção de Sobrecarga: 600V-PTC.

RESISTÊNCIA
• Faixas: 600W, 6kW, 60kW, 600kW, 6MW, 60MW.
• Precisão: 600W ±(1%+2D). 6kW ~ 600kW ±(0,8%+3D). 6MW ±(1,2%+3D). 600MW ±(1,5%+5D).
• Resolução: 0,1W, 1W, 10kW, 100W, 1kW, 10kW.
• Proteção de Sobrecarga: 600V-PTC.

CAPACITÂNCIA
• Faixas: 10nF, 100nF, 1uF, 10uF, 100uF, 1mF, 10mF, 100mF.
• Precisão: 10nF ±(4%+10D). 100nF ~ 1mF ±(4%+5D). 10mF ~ 100mF ±(10% ≤2mF).
• Resolução: 1pF, 0,01nF, 0,1nF, 1nF, 0,01uF, 0,1uF, 1uF, 10uF.
• Proteção de Sobrecarga: 600V-PTC.

FREQUÊNCIA/DUTY CYCLE
• Faixas: 10 Hz ~ 100MHz / 1% ~ 99,9%
• Precisão: Frequência: ±(0,1%+4D). Duty Cycle: Não especificado.
• Resolução: 0,001Hz ~ 0,001MHz / 0,1%.
• Amplitude de entrada: (nível DC é zero)
≤100kHz: 100mVrms ≤ a ≤ 20Vrms
>100kHz ~ 1MHz: 200mVrms ≤ a ≤ 20Vrms
>1MHz: 500mVrms ≤ a ≤ 20Vrms
5MHz ~ 10MHz: 900mVrms ≤ a ≤ 20Vrms
• Duty Cycle: aplicável apenas para medidas ≤ 100kHz.
• Proteção de Sobrecarga: 600V-PTC.
• Durante a medida de tensão ou corrente AC, caso seja necessário medir a frequência ou o duty cycle em linha viva, segue os parâmetros de entrada:
Resposta em frequência: ≤ 1kHz;
Tensão AC: entrada mV: ≥ 100mV;
entrada V: ≥ faixa x 6%;
Corrente AC: “a” é a faixa de entrada
faixas 6mA, 600mA, 10A: a ≥ faixa x 6%;
faixas 600μA, 60mA, 6A: a ≥ faixa x 60%.

TEMPERATURA
• Faixas: -40ºC ~ 1000ºC (-40ºF ~ 1832ºF).
• Precisão: -40ºC ~ 0ºC ±(3%).
0ºC ~ 100ºC ±(1%+3D).
101ºC ~ 1000ºC ±(2%+3D).
-40ºF ~ 32ºF ±(5%).
33ºF ~ 212ºF ±(1,5%+5D).
101ºC ~ 1000ºC ±(2,5%+3D).
• Resolução: 1ºC/1ºF.
• A ponta de prova de temperatura inclusa pode ser usada somente nas temperaturas menores que 230ºC/446°F.
• Proteção de Sobrecarga: 600V-PTC.

TESTE DE CONTINUIDADE
• Faixa:
• Resolução: 0,1W.
• Acima de 150Ω, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade (resistência ≤10Ω).
• Proteção de Sobrecarga: 600V-PTC.

TESTE DE DIODO
• Faixa:
• Resolução: 1mV.
• Tensão de circuito aberto por volta de 3,2V. O valor de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V.
• Proteção de Sobrecarga: 600V-PTC.

ACESSÓRIOS
1. Manual de Instruções (1 peça).
2. Pontas de Prova (1 par).
3. Termopar Tipo K (1 peça).
4. Bateria 1,5V (2 peças).

ACESSÓRIOS OPCIONAIS/REPOSIÇÃO
Entre em contato conosco para obter peças de substituição e acessórios opcionais para seu instrumento de medição.
Utilize sempre acessórios originais Minipa.
1. Ponta de prova MTL-07 e MTL-24.
2. Kit de pontas de prova MTL-100.
3. Conjunto de pontas e cabos modulares MTL- -50B/R, MTL-51, MTL-52, MTL-55.
4. Ponta atenuadora 1000:1 HV-40A.
5. Cabos de Conexão: MTL-22, MTL-23, MTL-37.
6. Termopares MTK-01, MTK-13B, MTK-14B, MTK- -15B, MTK-16 (necessário adaptador MAK-2)
7. Termopar MTK-02.
8. Garra de Corrente CA-1000.
9. Certificado de Calibração.
