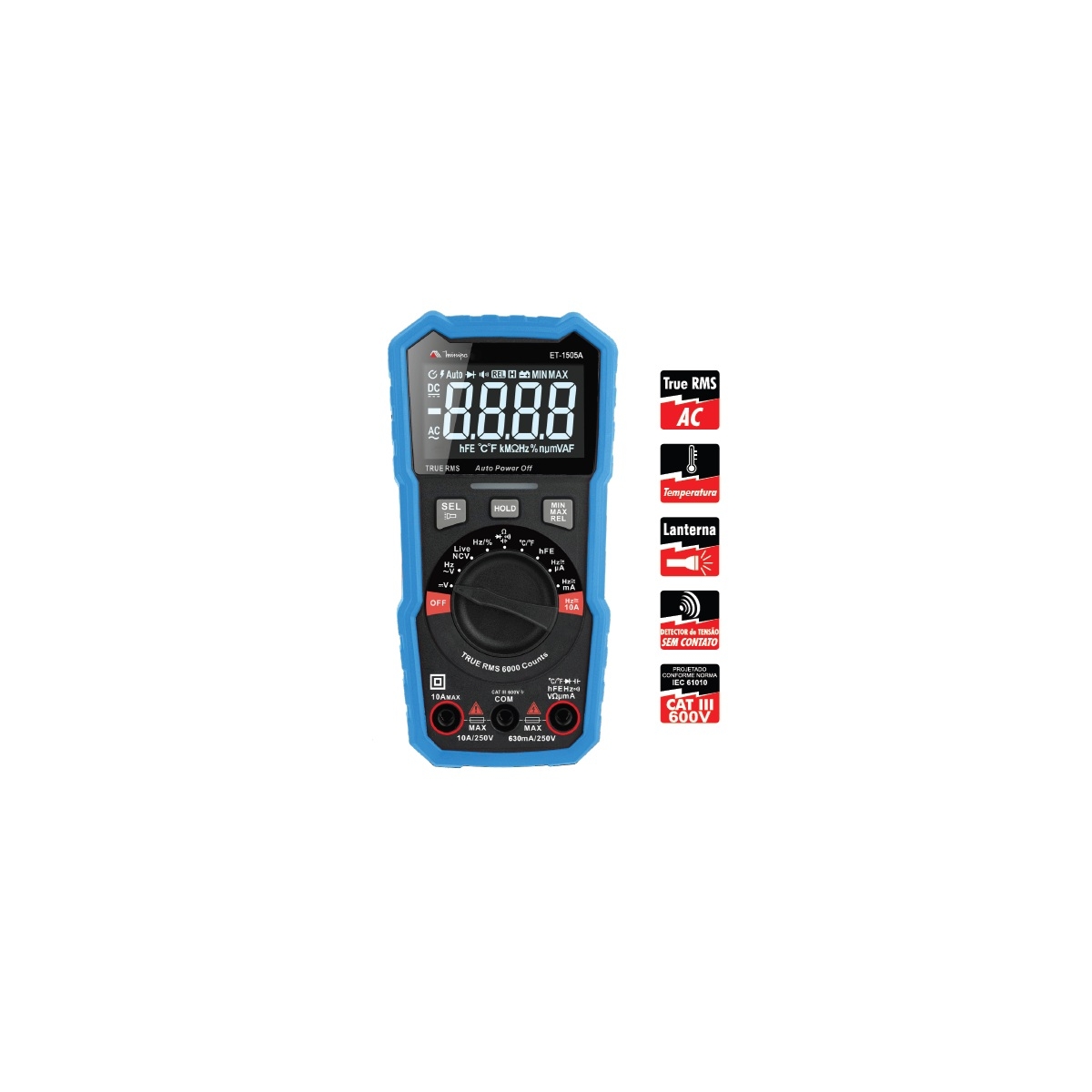

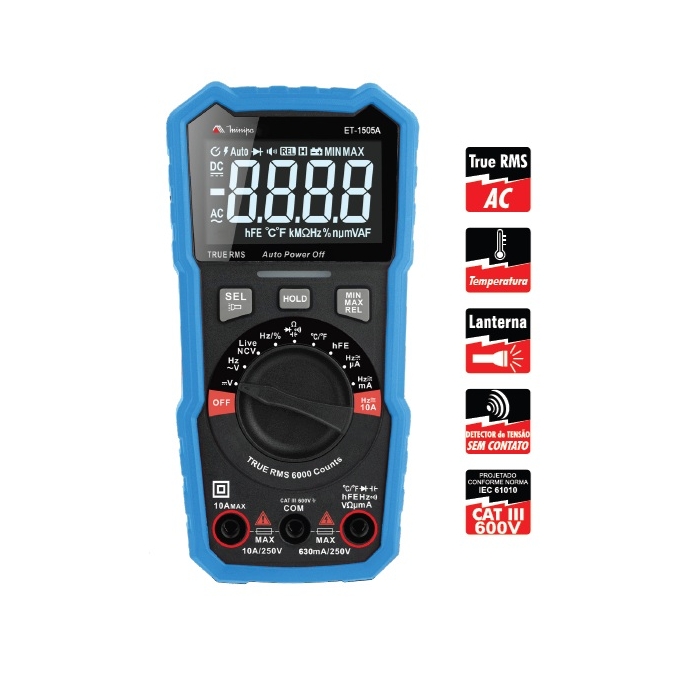

MULTIMETRO DIGITAL - ET 1505A
CARACTERÍSTICAS
Display: LCD Invertido de 3 5/6 dígitos, 6000 contagens;
Indicação de Bateria Fraca
Indicação de Sobrefaixa: O Display indicará com o símbolo “OL”;
True RMS: AC;
Desligamento Automático: Aprox. 15 minutos;
Taxa de Amostragem: 3 vezes por segundo;
Indicação de Polaridade: Automático;
Mudança de Faixa: Automático;
Função Data Hold;
Função Máximo, Minímo e Relativo;
Detecção de Tensão sem Contato (NCV);
Detecção de Linha viva (LIVE);
Teste de hFE de Transistor;
Ambiente:
- Operação: 0°C a 40°C, U. R. ≤75%
- Armazenamento: -10°C a 50°C, U. R. ≤80%.
Altitude: 2.000 metros;
Grau de Poluição: 2 (Uso Interno);
Segurança/Conformidade: De acordo com a IEC61010- 1, categoria de sobretensão CAT III 600V e dupla isolação;
Alimentação: 2 x 1,5V tipo “AAA”;
Dimensões: 150(A) x 75(L) x 47(P)mm;
Peso: Aprox. 300 gramas (incluindo bateria);
Garantia: A garantia é válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal.
APLICAÇÕES
O modelo ET-1505A oferece uma ampla gama de funcionalidades, incluindo medição de tensão AC/DC, corrente AC/DC, resistência, diodo, transistor hFE, continuidade, temperatura, frequência, duty cycle, capacitância, NCV (detecção de tensão sem contato) e detecção de linha viva (LIVE).Para facilitar a leitura dos valores em ambientes escuros, o multímetro possui display invertido e lanterna embutidas.
SEGURANÇA
Este instrumento está de acordo com a norma IEC61010-1 Categoria III 600V e dupla isolação.
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.
GERAL
A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 18~28°C se não especificado de outra forma e umidade relativa entre ≤80%. Ciclo de calibração recomendado de 1 ano. Especificações válidas para 10% a 100% da faixa.
TENSÃO DC
Faixas: 600mV, 6V, 60V, 600V;
Precisão: 600mV~6V±(0,5% + 3D);
60V±(0,8% + 3D);
600V±(0,8% + 5D).
Resolução: 0,1mV, 1mV,10mV, 100mV;
Impedância de entrada: Aproximadamente 10MΩ;
Proteção de Sobrecarga:
Para Faixa de 600mV: 250V DC ou 250V AC RMS;
Para as Demais Faixas: 600V DC ou AC RMS.
TENSÃO AC (TRUE RMS)
Faixas:600mV, 6V, 60V, 600V;
Precisão: ±(1% + 10D);
Resolução: 0,1mV, 1mV, 10mV, 100mV;
Resposta em Frequência: 40Hz~1KHz;
Impedância de entrada: Aproximadamente 10MΩ;
Proteção de Sobrecarga:
Para Faixa de 600mV: 250V DC ou AC RMS;
Para as Demais Faixas: 600V DC ou AC RMS.
CORRENTE DC
Faixas: 600μA, 6000μA, 60mA, 600mA, 6A,10A;
Precisão: 600μA ~ 60mA ±(1%+5D);
600mA ±(2% + 5D);
6A~10A ±(3% + 5D);
Resolução: 0,1μA,1μA, 0,01mA, 0,1mA, 0,001A, 0,01A;
Proteção de Sobrecarga:
Fusível de 630mA/250V para borne de “μA/mA”;
Fusível de 10A/250V para borne de “A”;
Ao medir correntes >1A, não exceder 30 segundos de medição contínua. Ao medir corrente novamente, o instrumento deve ser resfriado por duas vezes o tempo de medição.
CORRENTE AC (TRUE RMS)
Faixas: 600μA, 6000μA, 60mA, 600mA, 6A,10A;
Precisão: 600μA ~ 60mA ±(1,8% + 5D);
600mA ±(2,5% + 5D);
6A~10A ±(3% + 5D);
Resolução: 0,1μA,1μA, 0,01mA, 0,1mA, 0,001A, 0,01A;
Resposta em Frequência: 40Hz~1KHz;
Proteção de Sobrecarga:
Fusível de 630mA/250V para borne de “μA/mA”;
Fusível de 10A/250V para borne de “A”;
Ao medir correntes >1A, não exceder 30 segundos de medição contínua. Ao medir corrente novamente, o instrumento deve ser resfriado por duas vezes o tempo de medição.
RESISTÊNCIA
Faixas: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ, 60MΩ;
Precisão: 600Ω ~ 6MΩ ±(1% + 5D);
60MΩ ±(1,2% + 8D);
Resolução: 0,1Ω, 0,001kΩ, 0,01kΩ, 0,1kΩ, 0,001MΩ, 0,01MΩ;
Proteção de Sobrecarga:250V DC ou 250V AC RMS.
CAPACITÂNCIA
Faixas: 60nF, 600nF, 6μF, 60μF, 600μF, 6mF, 60mF, 100mF;
Precisão: 60nF ±(4% + 25D);
600nF~ 600μF ±(4% + 15D);
6mF ~ 100mF ±(5% + 25D);
Resolução: 0,01nF, 0,1nF, 0,001 µF, 0,01 µF, 0,1 µF, 0,001 mF, 0,01 mF, 0,1 mF;
Proteção de Sobrecarga: 250V DC ou 250V AC RMS.
DUTY CYCLE
Faixas: 0,1% ~ 99,9%;
Precisão: (F≤1kHz) ±(1,2% + 3D)
(F>1kHz) ±(2,5% + 3D)
(Valor típico Vrms=1V)
Resolução: 0,1%;
Proteção de Sobrecarga:250V DC ou 250V AC RMS.
FREQUÊNCIA
Faixas: 10Hz ~ 10MHz;
Precisão: ±(0,5% + 4D);
Resolução: 0,001Hz, 0,01Hz,0,1Hz,0,001kHz, 0,01kHz, 0,1kHz, 0,001MHz;
Proteção de Sobrecarga: 250V DC ou 250V AC RMS
TESTE DE TRANSISTOR
Faixa: hFE
Descrição: Medir o transistor do tipo NPN ou PNP para exibir o valor aproximado de hFE 0 - 1000
Condição de Teste: Corrente de base 10μA Você é de aproximadamente 2,8V
TESTE DE CONTINUIDADE / DIODO
Continuidade: O equipamento irá emitir um sinal sonoro se a resistência for menor que 50Ω±30Ω.
Diodo: Exibe a tensão direta aproximada do diodo
Proteção de Sobrecarga: 250V DC ou 250V AC RMS.
TEMPERATURA
Faixas: -20~1000°C / -4~1832°F;
Precisão: -20~0°C ±(4°C)
0~400°C ±(2%+3D);
400 ~ 1000°C ±(3% +3D);
-4~ 32°F ±(5 °F);
32~752°F ±(2%+5D);
752~1832°F ±(3%+5D);
Resolução:1°C, 1°F;
A precisão acima não inclui o erro do termopar.
A sonda termopar tipo K que acompanha o instrumento devem ser utilizada para medidas entre -40°C ~ 204°C, para outras temperaturas verifique acessórios opcionais.
NCV
Intervalo de 30V ~ 1000V (50~60Hz)
LIVE
Intervalo de 100V ~ 250V (50~60Hz)
ACESSÓRIOS
Manual de Instruções (1 un.);
Pontas de Prova (1 par);
Termopar tipo K (1 un.);
Adaptador para Teste de hFE (1 un.).
ACESSÓRIOS OPCIONAIS / REPOSIÇÃO
Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição.
Utilize sempre acessórios originais Minipa.
Certificado de calibração (OPCIONAL).
|
