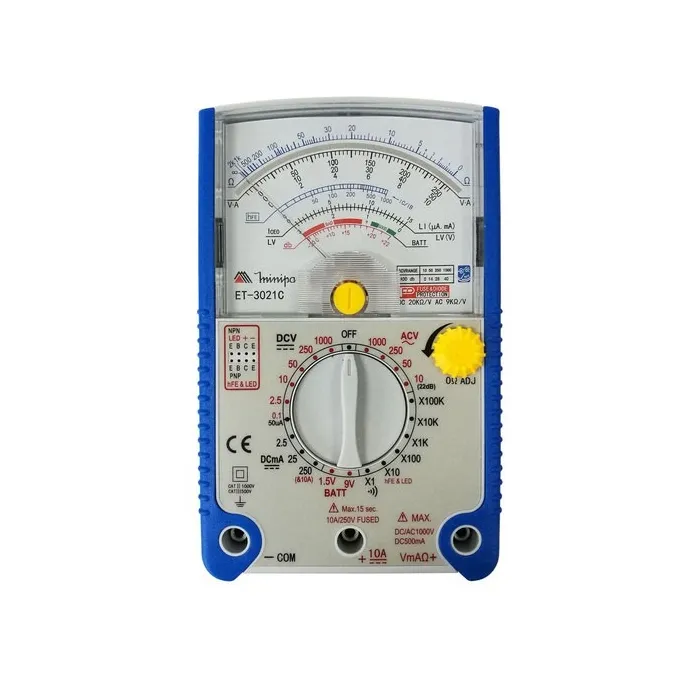

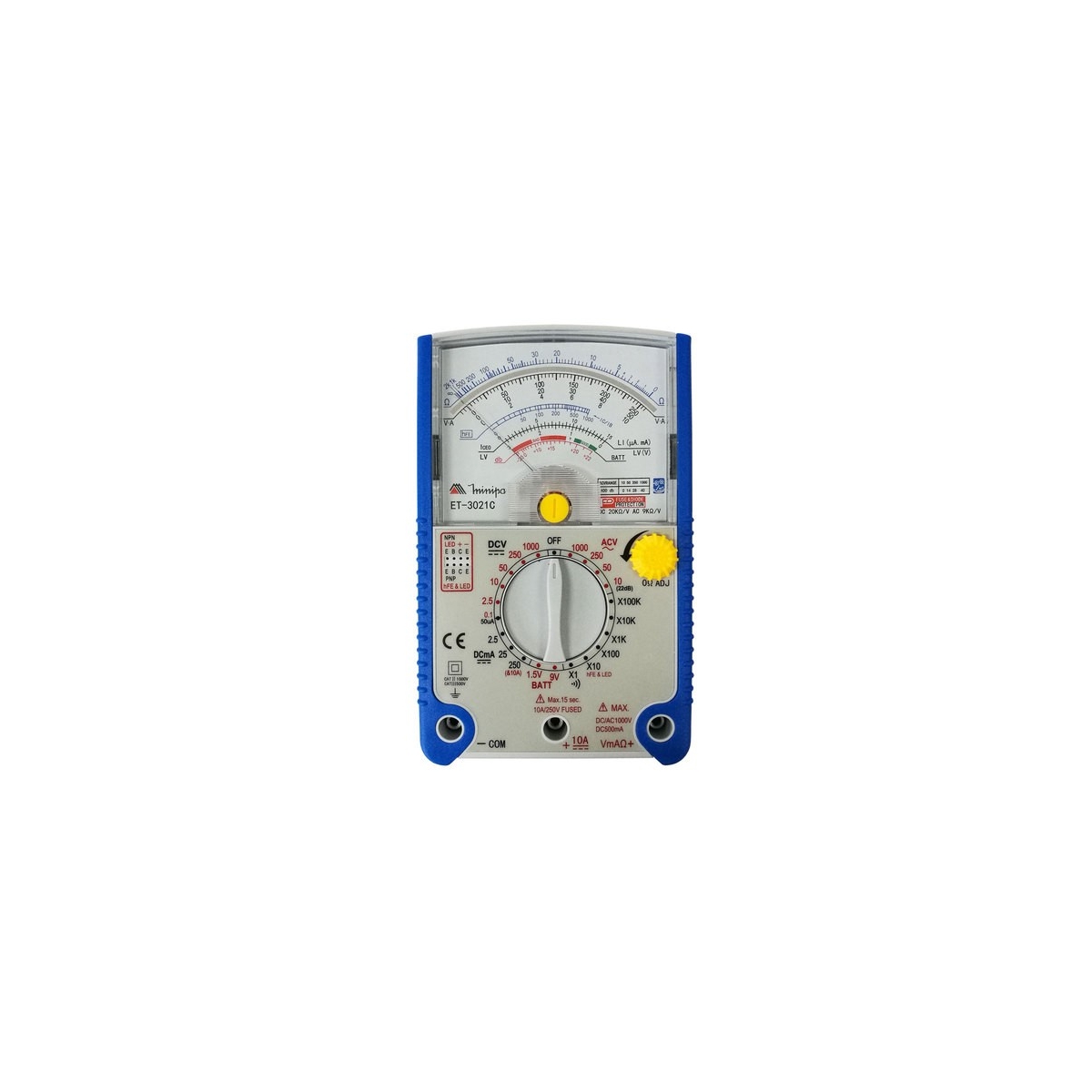

MULTIMETRO ANALOGICO - ET 3021 C

CARACTERÍSTICAS

• Mostrador: Analógico; • Proteção: Fusível 0,5A/250V e 10A/250V • Altitude de Operação: abaixo de 2000m; • Temperatura de Operação: 0ºC ~ 40ºC, U.R. ≤ 90% • Ambiente de Armazenamento: -10ºC ~ 50ºC, U.R. ≤ 80% • Alimentação: 2 baterias 1.5V (AAA) e uma bateria de 9V; • Dimensões: 171(A) x 108(L) x 37(P)mm; • Garantia: 12 meses.

APLICAÇÕES

Este instrumento pode ser usado na medida de Tensão DC e AC e Corrente DC de sinais com resposta rápida, com a comodidade de não se preocupar com baterias descarregadas quando a medida for apenas de tensão ou corrente. Em circuitos eletrônicos, pode efetuar medidas de resistência de componentes, decibéis, além do teste de ganho e fuga de corrente para transistores, baterias e continuidade.

SEGURANÇA

Este instrumento está de acordo com os padrões IEEC61010: grau de poluição 2, categoria de sobretensão CAT III 500V e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre instrumentos de proteção individual.

GERAL

A precisão é especificada como porcentagem do fundo de escala (±% fs) ou do arco de escala (±% as), para temperatura 23°C±5°C e umidade relativa

TENSÃO DC

• Faixas: 0,1V, 2,5V, 10V, 50V, 250V, 1000V; • Precisão: 0,1V ~ 250V ±3,0% fs 1000V ±4,0% fs; • Impedância de entrada: 20kW/V; • Proteção de sobecarga: 250V AC/DC para 0,1V ~10V 1000V AC/DC para as demais faixas.

TENSÃO AC

• Faixas: 10V, 50V, 250V, 1000V; • Precisão: 10V ~ 250V ±4,0% fs 1000V ±5,0% fs; • Impedância de entrada: 9kW/V; • Faixa de Frequência: 40 ~10kHz; • Proteção de sobecarga: 250V AC/DC para 10V ~ 50V 1000V AC/DC para as demais faixas.

dB

• Faixa: -22dB ~ +62dB • Precisão: valor aproximado 10V: x1 50V: +14dB 250V: +28dB 1000V: +40dB

RESISTÊNCIA

• Faixas: x1Ω, x10Ω, x100Ω, x1kΩ, x10kΩ e x100kΩ • Precisão: ±3% arco de escala • Leitura Mínima: 0,2W, 2W, 20W, 200W, 20kW • Leitura de Meio de Escala: 20W, 200W, 2kW, 20kW, 200kW e 2MW. • Leitura Máxima: 2kW, 20kW, 200kW, 2MW, 20MW, 200MW. • Proteção de sobrecarga: 250V AC/DC.

CORRENTE DC

• Faixas: 50µA, 2,5mA, 25mA, 250mA, 10A • Precisão: 0,5mA ~ 250mA ±3,0% fs 10A ±4,0% fs • Queda de Tensão: 250mV • Proteção de sobrecarga: Fusível 0,5A/250V para o borne VΩmA Fusível 10A/250V para o borne 10A tempo de testes inferior a 1 minuto.

TESTE DE BATERIA (BATT)

• Faixa: 1,5V, 9V; • Corrente de carga: 270mA para 1,5V 25mA para 9V; • Precisão: ±5% arco de escala; • Proteção de sobrecarga: 250V AC/DC.

TESTE DE CONTINUIDADE

• Faixa: Buzina. • Limiar: Aproximadamente 200W. • Proteção de sobrecarga: 250V AC/DC.

TESTE DE DIODO

• Faixas: x1, x10, x100, x1k, x100k; • Tensão de circuito aberto: 3,0V DC (típico); • Proteção de sobrecarga: 250V AC/DC.

TRANSISTOR (hFE)

• Faixa: 0 ~ 1000; • Tipo: PNP / NPN; • Precisão: valor aproximado.

TRANSISTOR (Iceo)

Precisão: valor aproximado.

ACESSÓRIOS

1. Manual de Instruções (1 un.) 2. Pontas de prova (1 par)

ACESSÓRIOS OPCIONAIS / REPOSIÇÃO

Entre em contato conosco para obter peças de substituição e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa. 1. Ponta de prova MTL-03, MTL-07, MTL-24 2. Cabo de conexão Banana/Banana MTL-22, MTL-37 3. Cabo de conexão Banana/Jacaré MTL-23 4. Certificado de Calibração
