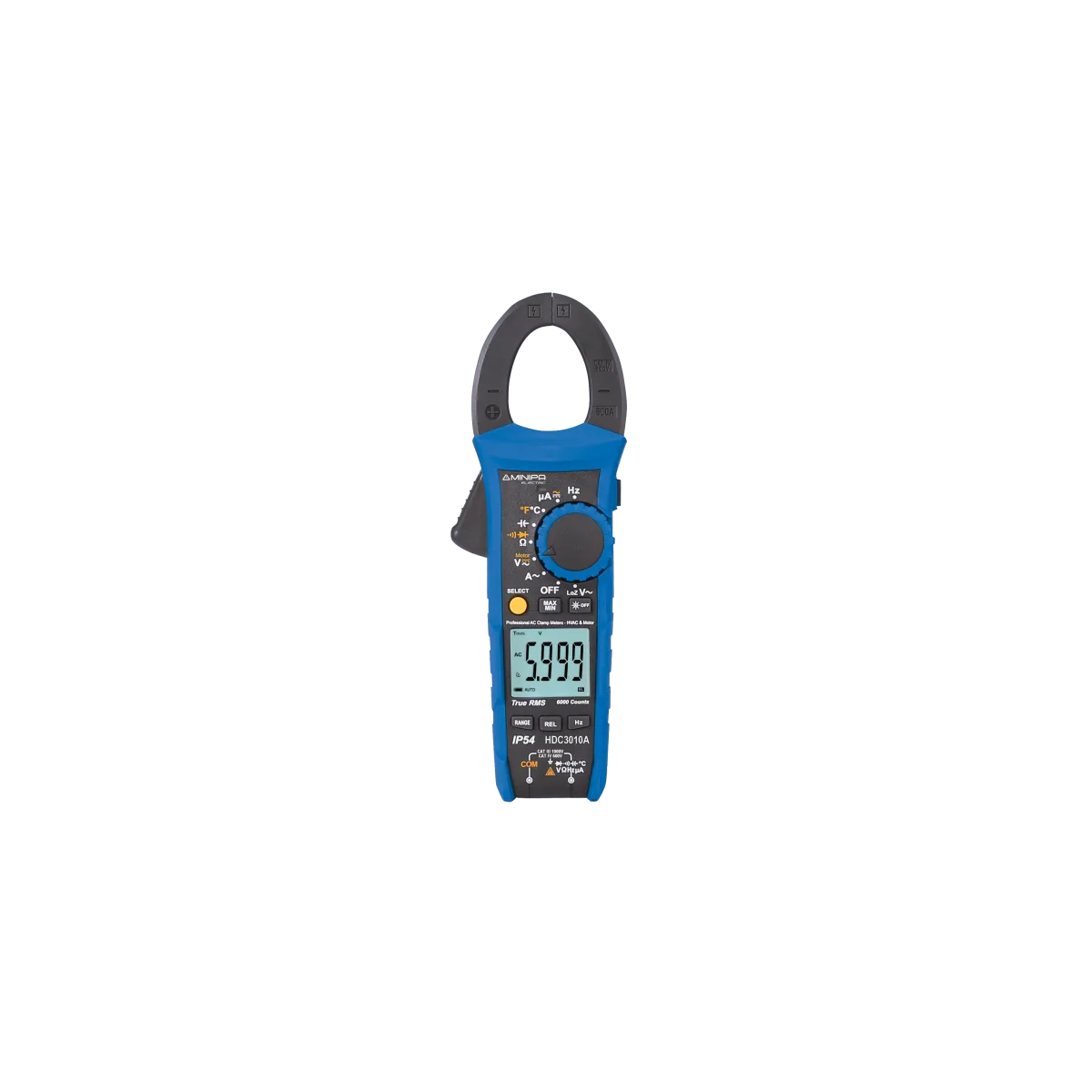

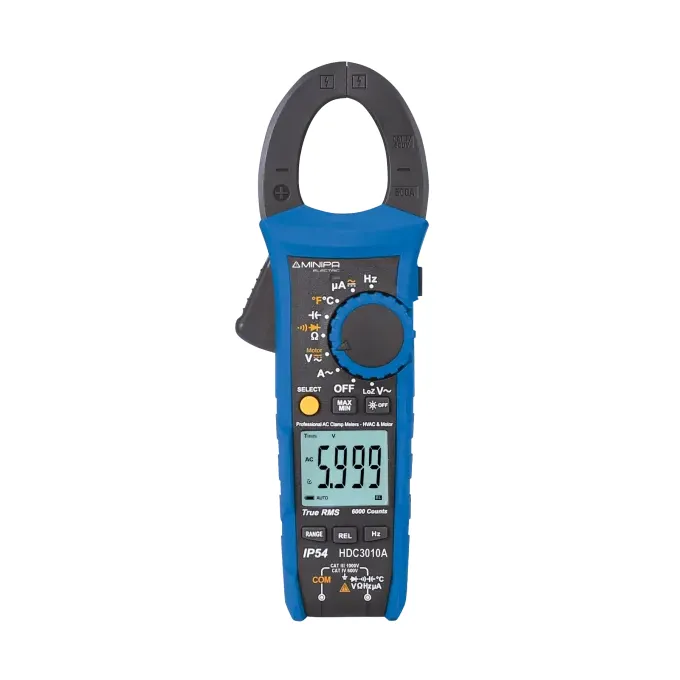

ALICATE AMPERIMETRO - HDC 3010-A

DADOS TÉCNICOS

CARACTERÍSTICAS

● Display com iluminação: LCD 3 5/6 dígitos, 6000 contagens;
● True RMS AC;
● Indicação de Polaridade: Automática;
● Mudança de Faixa: Automática/ Manual;
● Indicação de Sobrefaixa: “OL” é exibido;
● Indicação de Bateria Fraca;
● Taxa de Amostragem: Aprox. 3 vezes/ segundo;
● Resistente a Impacto: queda máxima de 2 metros;
● Grau de Proteção: IP54 (protegido contra poeira a projeções d’agua);
● Data Hold;
● Medidas em baixa impedância (LoZ);
● Função Máx/Mín/Relativo;
● Função Fasímetro;
● Medição de Temperatura;
● Função APO: Desligamento automático após 15 minutos de inatividade;
● Abertura da Garra e Diâmetro do Condutor: 33mm (máximo);
● Ambiente de Operação: 0°C ~ 30°C, H.R. ≤ 80%. 30°C ~ 40°C, H.R. ≤ 75%. 40°C ~ 50°C, H.R. ≤ 45%;
● Ambiente de Armazenamento: -20°C a 60°C, H.R.≤ 80% (sem bateria);
● Compatibilidade eletromagnética: Campo de frequência de rádio 1V/m: precisão total = precisão especi cada + 5% da faixa. Não especi cado para índices de RF maiores que 1V/m;
● Altitude de Operação: até 2000 metros;
● Alimentação: 3 pilhas alcalinas de 1,5V “AAA”;
● Segurança/Conformidade: de acordo com a IEC 61010- 1:2010, IEC-61010-031:2015, IEC 61010-2-032:2012, IEC 610102-033:2012, IEC-61326-1:2013, IEC 61326-2-2:2013 e CAT III 1000V / CAT IV 600V;
● Grau de poluição: 2;
● Dimensões: 235(A) x 83(L) x 47(P)mm;
● Peso: aproximadamente 338 gramas (incluindo bateria);
● Garantia: A garantia é válida pelo prazo de 90 (noventa) dias de garantia legal, mais 9 (nove) meses de garantia adicional, totalizando 12 meses de garantia, contados a partir da emissão da nota fiscal.

APLICAÇÕES

O alicate amperímetro digital True RMS modelo HDC-3010A é um equipamento desenvolvido para a área de climatização com display de 3 5/6 dígitos, selo de segurança CAT IV 600V e CAT III 1000V, totalmente seguro, confiável e durável com capacidade de resistir a uma queda de 2 metros de altura e possui proteção IP54. Com ele, o usuário pode efetuar medidas de tensão AC e DC, corrente AC e DC(µA), resistência, diodo, continuidade, capacitância, frequência e medidas de tensão alternada em baixa impedância (LoZ).

SEGURANÇA

Este instrumento está de acordo com a norma IEC/EN 61010-1, Categoria III 1000V e Categoria IV 600V de sobretensão e Dupla Isolação, além de possuir certificação CE. Como determinado pela norma de segurança NR10, utilize sempre equipamentos de proteção individual.

GERAL

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C ±5°C e umidade relativa até 75% com coeficiente de correção 0,1x(precisão especificada)/1°C. Especificação válida para 5% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano

TENSÃO DC

● Faixas: 6V, 60V, 600V,1000V;
● Precisão: 6V ±(0,6%+3D); 60V~1000V(0,9%+6D);
● Resolução: 0,001V, 0,01V, 0,1V, 1V;
● Impedância de Entrada: 10MΩ ;
● Proteção de Sobrecarga: 1000V DC/AC RMS.

CORRENTE AC

● Faixas: 2000µA, 60A, 600A
● Precisão: 2000µA ±(1,5%+6D); 60A ~ 600A ±(1,8%+6D) 40~100Hz; 60A ~ 600A ±(3,5%+6D) 100~400Hz;
● Resolução: 1µA, 0,01A, 0,1A;
● AC acoplado no TRUE RMS mas especificado de 5% a 100% do alcance;
● Resposta em Frequência: 40Hz~400Hz.
● A medição de frequência é adequada para um intervalo de 10% a 100% do alcance.
● Erro de Posição de Teste: uma faixa de ±1% da leitura deve ser adicionada à precisão caso o condutor não esteja centralizado na garra.

● Fator de Crista é de até 3,0 no valor total para a forma de onda não senoidal, a precisão da onda não senoidal deve ser ajustada com base nas seguintes condições:
- Fator de Crista 1,0~2,0 (precisão deve ser aumentada para 3,0%);
- Fator de Crista 2,0~2,5 (precisão deve ser aumentada para 5,0%);
- Fator de Crista 2,5~3,0 (precisão deve ser aumentada para 7,0%).

● A precisão da corrente de partida é de 10%, isto é apenas para referência.
● Proteção de Sobrecarga: 1000A AC.

TENSÃO AC

● Faixas: 6V, 60V, 600V, 1000V, Loz 600V, Motor 600V;
● Precisão: 6V ~ 1000V ± (1,0%+6D); Loz 600V ± (2,5%+6D); Motor 600V ± (2,0%+7D);
● Resolução: 0,001V, 0,01V, 0,1V, 1V;
● Resposta em Frequência: 40~ 400Hz (Fasímetro 40Hz ~80Hz);

● Fator de Crista é de até 3,0 no valor total (exceto na faixa 600V, nesse caso considerar 1,5) para a forma de onda não senoidal, a precisão da onda não senoidal deve ser ajustada com base nas seguintes condições:
- Fator de Crista 1,0~2,0 (precisão deve ser aumentada para 3,0%);
- Fator de Crista 2,0~2,5 (precisão deve ser aumentada para 5,0%);
- Fator de Crista 2,5~3,0 (precisão deve ser aumentada para 7,0%);

● Impedância de Entrada: 10MΩ;
● Impedância de entrada em LoZ: Aprox. 2,2kΩ;
● Proteção de Sobrecarga: 1000V DC/AC RMS.

CORRENTE DC

● Faixas: 2000 µA;
● Precisão: ±(1,5%+6D);
● Resolução: 1µA;
● Proteção de Sobrecarga: 1000V DC/AC RMS.

CAPACITÂNCIA

● Faixas: 6nF, 60nF, 600nF, 6µF, 60µF, 600µF, 6mF, 60mF;
● Precisão: 6nF ± (4,0%+7D); 600nF ~ 600µF ± (4,0%+7D); 6mF ~ 60mF ±(10%);
● Resolução: 0,01nF, 0,1nF, 0,001µF, 0,01µF, 0,1µF, 0,001mF, 0,01mF;
● Proteção de Sobrecarga: 1000V DC/AC.

FREQUÊNCIA

● Faixas: 60,00Hz ~ 40,00 MHz
● Mudança de Faixa: Automática
● Precisão Frequência: ± (0,1%+6D)
● Resolução: 0,01Hz ~ 0,01MHz
● Amplitude de entrada:. ≤100 kHz: >200mV rms a ≤20V rms >100 kHz ~ 1 MHz: >600mV rms a ≤20V rms >1 MHz ~ 10 MHz: >1V rms a ≤20V rms >10 MHz: >1,8V rms a ≤20V rms
● Proteção de Sobrecarga: 1000V DC/AC.

RESISTÊNCIA
● Faixas: 60Ω, 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ, 60MΩ
● Precisão: 60Ω ±(1,5%+3D); 600Ω ±(1,3%+3D); 6kΩ ~ 600kΩ ±(1,0%+3D);
● 6MW ± (1,6%+4D);
● 60MW ± (2,6%+7D);
● R e s o l u ç ã o : 0 , 1 Ω , 1 Ω , 1 0 Ω , 0 , 1 k Ω , 0 , 0 0 1 M Ω , 0,01MΩ;
● Proteção de Sobrecarga: 1000V DC/AC RMS.

TEMPERATURA

● Faixas: -40°C ~ 1000°C; -40°F ~ 1832°F;
● Precisão: -40°C ~ 0°C ± (5°C); >0 ~ 600°C ± (2,0% + 5°C); >600 ~ 1000°C ± (2,5% + 5°C); -40 ~ 32°F ± (9°F); >32 ~ 1112°F ± (2,0% + 9°F); >1112 ~ 1832°F ± (2,5% + 9°F);
● Resolução: 1°C e 1°F;
● Proteção de Sobrecarga: 1000V DC/AC.

TESTE DE DIODO
● Faixa: ;
● Resolução: 1mV;
● Descrição: O display exibe a queda de tensão aproximada do diodo;
● Tensão de circuito aberto aprox. 3,2V
● Proteção de Sobrecarga: 1000V DC/AC RMS.
● O valor de queda de tensão de uma junção PN de silício costuma ser entre 0,5 ~ 0.8V.

CONTINUIDADE
● Faixa
● Resolução: 0,1Ω;
● Descrição: A buzina toca se a resistência for menor que aprox. 50Ω.
● Tensão de circuito aberto aprox. 3,0V
● Proteção de Sobrecarga: 1000V DC/AC RMS.

ACESSÓRIOS

1. Manual de Instruções;
2. Pontas de prova (par).
3. Termopar Tipo K;
4. Bolsa de Transporte.

ACESSÓRIOS OPCIONAIS / REPOSIÇÃO

1. Ponta de prova MTL-07, MTL-24;
2. Cabos de conexão MTL-22, MTL-23, MTL-37;
3. Termopares: MTK-01, MTK-13C, MTK-14C, MTK-15C, MTK-16;
4. Adaptador MAK-2;
5. Certificado de calibração (OPCIONAL).
