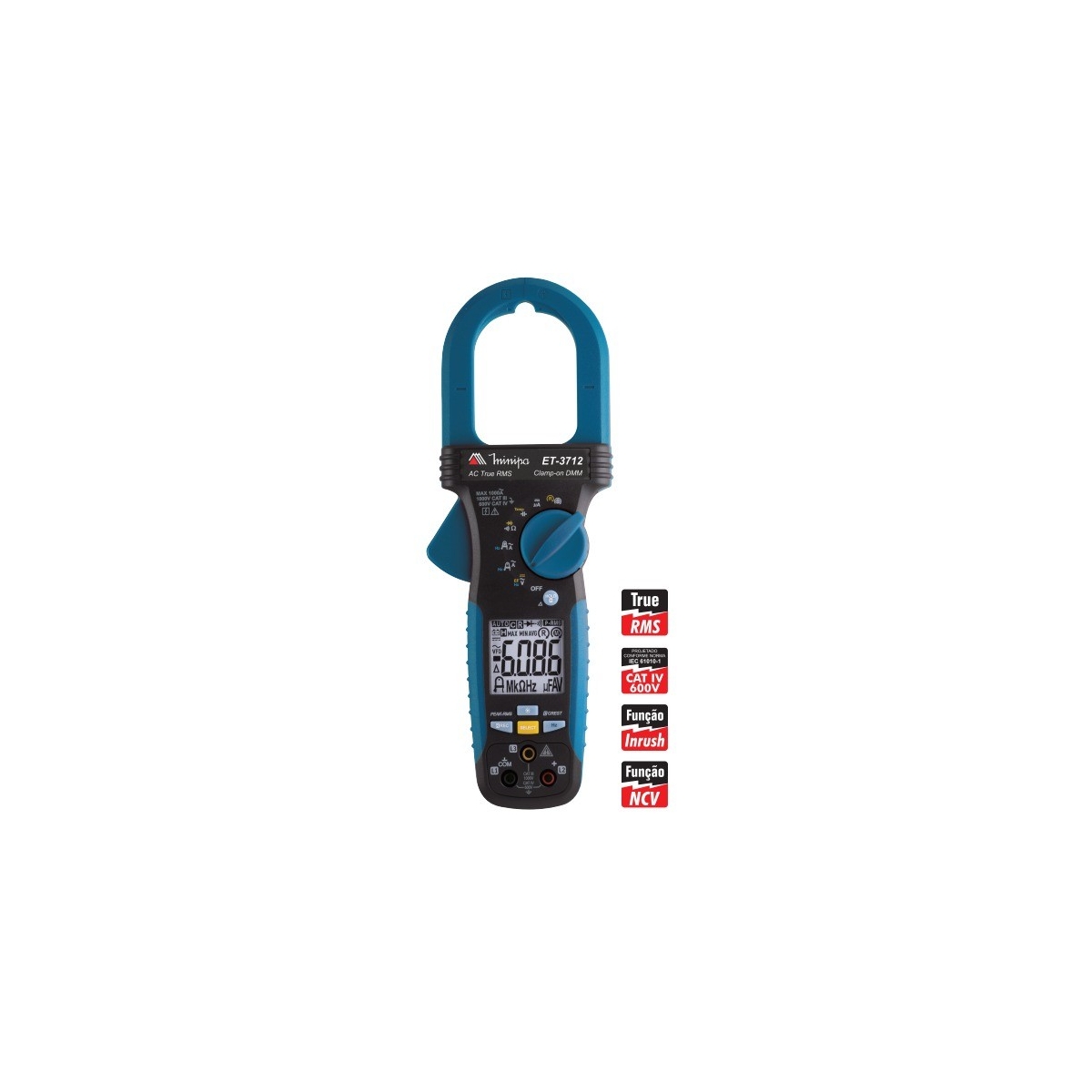

ALICATE AMPERIMETRO - ET 3712

CARACTERÍSTICAS

• Display: LCD de 3 5/6 dígitos (6000 contagens); • Mudança de faixa: Automática; • Taxa Atualização: 5 por segundo nominal; • Polaridade: Automática (Positiva/ Negativa); • Indicador de Bateria Fraca: ; • Sensibilidade: Medida True RMS; • Indicador “AMP TIP”; • Peak Hold; • Corrente de Partida (INRUSH); • Função de sentido de Rotação de Fase; • Abertura da Garra & Diâmetro do Condutor: 51mm máx; • Temperatura de Operação: -10°C a 50°C; • Umidade Relativa de Operação: ≤ 10°C - Não Condensada; 10 ~ 30 ºC - RH ≤ 90%; 30 ~ 40ºC - RH ≤ 75%; 40 ~ 50 ºC - RH ≤ 45%; • Ambiente de Operação: Interno; • Temperatura e Umidade de Armazenamento: -20 a 60°C, RH < 80%; • Altitude: Operação abaixo 2000m; • Grau de Poluição: 2; • Alimentação: 2 baterias AA 1,5V alcalina; • Consumo: 4,3mA típico; • Tempo Desligamento Automático: Aprox. 32 minutos; • Consumo Stand By: 5μA típico; • Dimensões: 258(A) X 94(L) X 44(P) mm; • Garantia: 24 (vinte e quatro) meses a partir da data de aquisição.

APLICAÇÕES

Equipamento robusto e prático, destaca-se pela função “AMP TIP” que permite a medição com melhor precisão em cabos com diâmetros menores. Além de possuir a função EF (NCV) que permite ao operador identificar a presença de energia através da parte frontal do equipamento sem a necessidade de conexão de pontas de provas. Além disso, é True RMS e possui capacidade de medida de tensão, corrente, frequência de rede, resistência e contínuidade. Possui a função de Fasímetro e sequencímetro para identificação das fases de um motor.

SEGURANÇA

O instrumento está de acordo com a classe de sobretensão CAT III 1000V e CAT IV 600V dos padrões UL/IEC/EN61010-1 Ed. 3.0, IEC/EN61010-2-033 Ed. 1.0, CAN/CSA C22.2 No. 61010-1 Ed. 3.0, IEC/ EN61010-2-032 Ed. 3.0 & IEC/EN61010-031 Ed. 1.1. Para uso interno e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

GERAL

Precisão é ±(% leitura + número de dígitos) ou especificado de outra maneira, à 23°C ± 5°C e RH menor que 75%. Especificação válida para medições entre 10 ~ 100% da faixa de medida.

TENSÃO DC

• Faixa: 600V, 1000V • Precisão: ± (0,8%+5D) • Resolução: 0,1V, 1V • Impedância de Entrada: >10MΩ • Proteção de Sobrecarga: 1100VDC/AC RMS.

TENSÃO AC (TRUE RMS)

• Faixa: 600V, 1000V • Precisão: Para 50Hz ~ 60Hz ± (0,8%+5D) Para 20Hz ~ 50Hz e 60Hz ~ 200Hz ± (1,5%+5D) Para 200Hz ~ 400Hz ± (10%+5D) • Resolução: 0,1V, 1V • Impedância de Entrada: >10MΩ • Resposta de Frequência: 20Hz ~ 400Hz *Fator de Crista Máximo: 2,5 para 100% da escala; 5 para 50% da escala; • Proteção de Sobrecarga: 1100VDC/AC RMS.

CORRENTE AC (TRUE RMS)

• Faixas: 60A ,600A e 1000A • Precisão: 40 ~ 100Hz: ± (1,8%+5D) 100 ~ 400Hz: ± (2,2%+5D) • Resolução: 0,01A, 0,1A e 1A • Resposta de Frequência: 40Hz ~ 400Hz • Erro de posição: ± 2,0% da leitura • Proteção de Sobrecarga: 1000A DC/AC RMS * Para medidas inferiores a 6A adicionar 10 Dígitos.

CORRENTE AC via AMPTIP

• Faixas: 60A • Precisão: 40 ~ 100Hz: ± (1,5%+5D) 100 ~ 400Hz: ± (2,0%+5D) • Resolução: 0,01A • Erro de posição: ± 2,0% da leitura • Resposta de Frequência: 40Hz ~ 400Hz * Para medidas inferiores a 4A adicionar 10 Dígitos.

CORRENTE DC (Via pontas de prova)

• Faixas: 200µA e 2000µA • Precisão: ± (1,5%+5D) • Resolução: 0,1µA e 1µA.

FREQUÊNCIA DE REDE

• Precisão: ± (1%+5D) • Resolução: 0,01Hz, 0,1Hz.

RESISTÊNCIA

• Faixa: 600Ω, 6kΩ, 60kΩ • Precisão: ± (1,0%+5D) • Resolução: 0,1Ω, 0,001kΩ, 0,01kΩ • Proteção de Sobrecarga: 1000VDC/AC RMS • Tensão de circuito aberto: 1,0VDC (Típico).

DIODO

• Faixa: 2V • Precisão: ± (1,5%+5D) • Resolução: 0,001V • Tensão circuito aberto: < 3,5VDC • Corrente de Teste: 0,3mA (Típico).

CAPACITÂNCIA

• Faixa: 200µF, 2500µF • Precisão: ± (2,0%+4D) • Resolução: 0,1µF, 1µF • Proteção de Sobrecarga: 1000VDC/AC RMS • Tensão de circuito aberto: 1,0VDC (Típico).

CONTINUIDADE

• Faixa: 600Ω • Tempo de resposta: 32ms (aproximado) • Resolução: 0,1Ω • Tensão de circuito aberto: 1,0VDC (Típico) * Resistência de acionamento <250Ω.

TEMPERATURA

• Unidades: °C e °F • Faixas: -40°C ~ 99,9°C , 100°C ~ 400°C -40°F ~ 211,8°F , 212°F ~ 752°F • Precisão: -40°C ~ 99,9°C ± (1,0%+0,8°C) 100°C ~ 400°C ± (1,0%+1°C) -40°F ~ 211,8°F ± (1,0%+1,5°F) 212°F ~ 752°F ± (1,0%+2°F) • Resolução: 0,1°C, 1°C e 0,1°F, 1°F. * Precisão do termopar tipo k não inclusa.

DETECÇÃO EF

• Frequência de Detecção: 50/ 60Hz.

ACESSÓRIOS

1. Manual de Instruções; 2. Bateria AA 1,5V (2 peças, instaladas); 3. Pontas de Prova (par); 4. Bolsa para Transporte; 5. Termopar tipo K.

ACESSÓRIOS (OPCIONAIS)

Entre em contato conosco para obter peças de substituição e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa. 1. Ponta de prova MTL-07, MTL-22, MTL-23, MTL-24, MTL-37; 2. Termopares MTK-01, MTK-13B, MTK-14B, MTK- -15B, MTK-16 (necessário adaptador MAK-2); 3. Certificado de Calibração.
