Localize cabos energizados e desenergizados com rapidez e precisão em paredes, tetos e pisos
O Smart Sensor™ patenteado localiza e exibe fios energizados no display a cores
Encontre interrupções ou aberturas e curtos e identifique disjuntores e fusíveis facilmente
Classificação de segurança CAT IV 600 V
Inclui o acessório Pinça de corrente AC i400 para induzir um sinal de rastreamento no cabo quando não há acesso a condutores desencapados
Criado para sua segurança
eO localizador de cabos Fluke 2062 Avançado Pro identifica com precisão e segurança os problemas de fios energizados e desenergizados em ambientes residenciais, comerciais e industriais de até CAT IV 600 V. Essa classificação CAT oferece a mais alta proteção disponível em qualquer localizador de cabos. Ele foi projetado para proporcionar segurança nos níveis mais perigosos de sobretensão transitória, picos de até 8.000 V, que podem ocorrer em ambientes industriais e de concessionárias de serviços públicos. Isso é especialmente importante nos cenários que você pode encontrar em ambientes como instalações industriais, fábricas e hospitais onde equipamentos essenciais não podem parar de funcionar.
O rastreamento mais inteligente economiza tempo

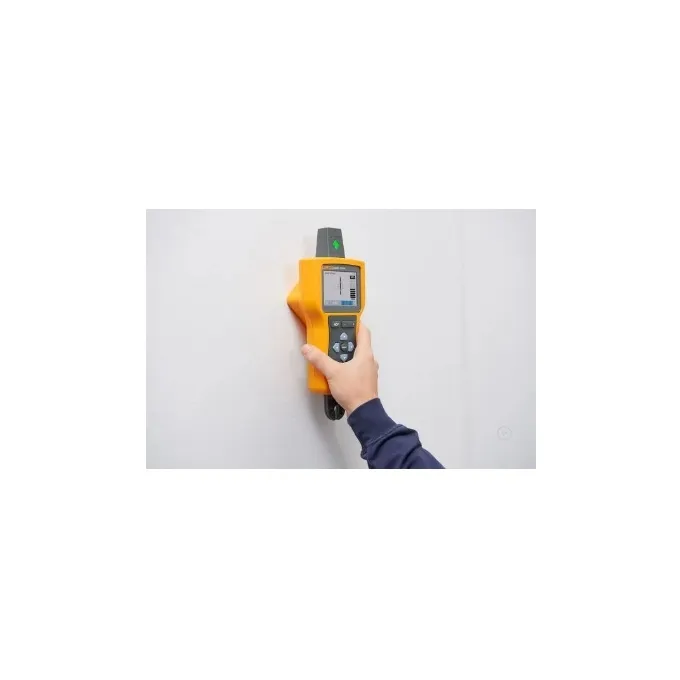

O Smart Sensor™ patenteado, disponível apenas no Fluke 2062, torna o rastreamento de fios mais rápido e fácil. Ele localiza e exibe fios energizados dentro de paredes, pisos e tetos em um display a cores LCD TFT de 3,5 polegadas de alta resolução. As telas de ajuda incorporadas no display facilitam o uso, seja você um novato ou um especialista. Embora o sensor da ponta forneça um tom audível ao localizar fios, o Smart Sensor ajuda a visualizar e localizar a orientação dos fios energizados, eliminando a adivinhação.
Rastreamento de cabo personalizado para sua aplicação
Seja na solução de problemas de fiação elétrica e equipamentos em residências, prédios comerciais ou centrais de alta tensão, o Fluke 2062 pode encontrar rupturas ou aberturas e curtos. Seus diferentes modos e funções dão a você a flexibilidade para detectar uma ampla gama de problemas de fiação elétrica e circuitos que você pode encontrar no trabalho.
Quatro modos de rastreamento do receptor
O receptor 2062-R detecta o sinal em fios e cabos usando dois métodos: rastreamento passivo sem o transmissor para detecção de tensão sem contato e rastreamento ativo com o transmissor para todos os outros modos. O sensor de ponta do receptor pode rastrear fios em cantos, espaços apertados e caixas de passagem.
Modo “Smart Sensor” para detecção e visualização de fios energizados no LCD a cores grande
Modo “Sensor de ponta” para detecção mais precisa de um cabo

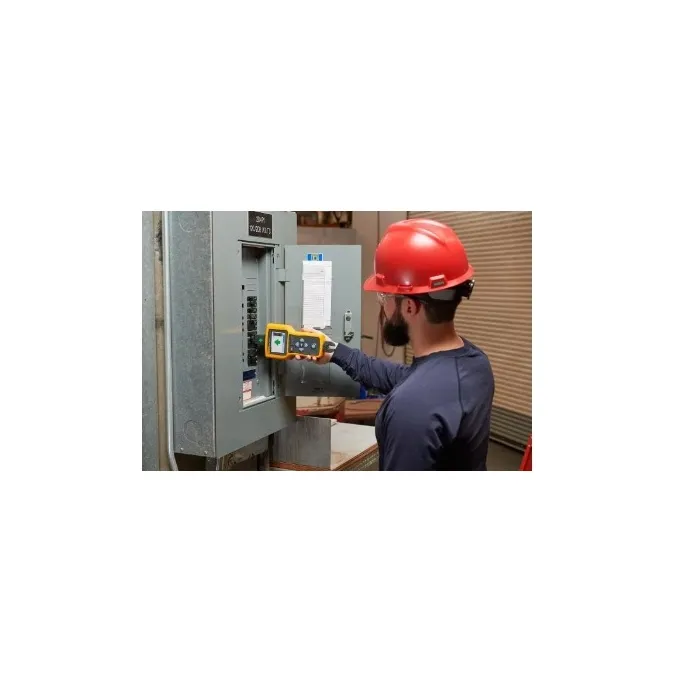

Modo “Disjuntor” para fácil identificação do disjuntor e fusível com base no sinal mais alto registrado detectado pelo transmissor
Modo “Detecção de tensão sem contato” para rastrear fios energizados sem o uso do transmissor
Três modos de alimentação do transmissor
O Transmissor 2000-T funciona em circuitos energizados e desenergizados de até CAT IV 600 V e apresenta modos de alta, baixa e anel. Esses modos alteram a intensidade do sinal induzido e podem ajudar a fornecer resultados mais precisos, dependendo do circuito que você está rastreando.
Modo “Alto” para circuitos energizados e desenergizados normais
Modo “Baixo” para rastreamento de precisão com um sinal baixo para reduzir o acoplamento a fios e objetos metálicos próximos
Modo “Anel” de transmissor para circuitos fechados desenergizados em anel
Duas frequências de saída do transmissor
O 2000-T detecta automaticamente se o sistema está energizado ou desenergizado e seleciona uma frequência de saída de 6 kHz ou 33 kHz.
Oito níveis de sensibilidade do receptor
Mais níveis de sensibilidade se traduzem em mais flexibilidade e precisão durante o rastreamento.

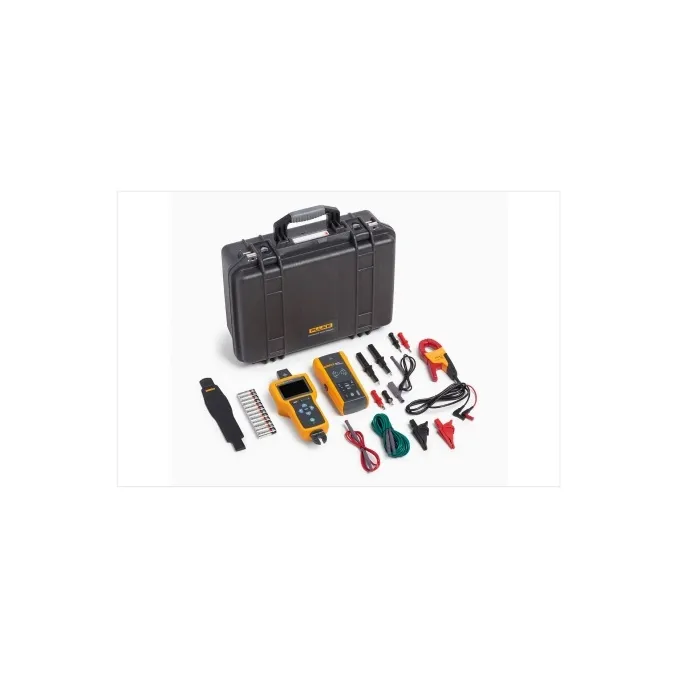

Kit completo

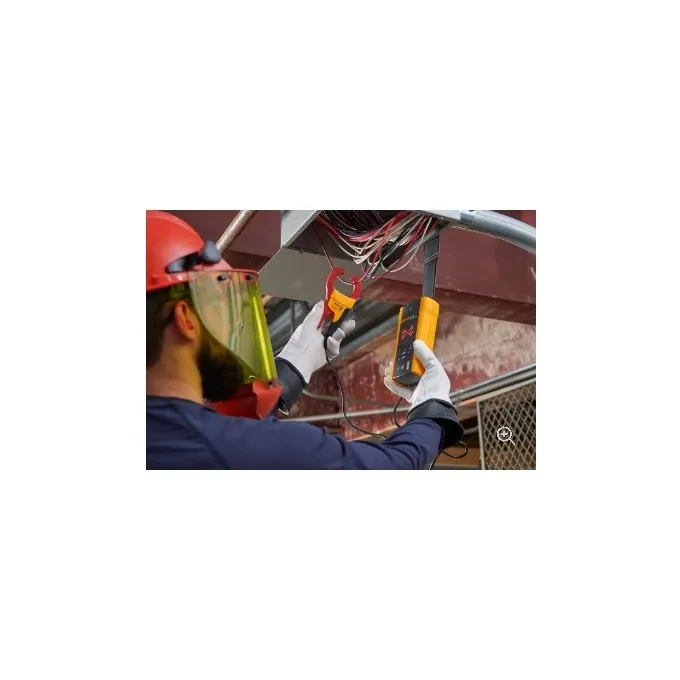

O iit localizador de cabos Fluke 2062 Avançado Pro oferece conveniência e tudo o que é necessário para começar a rastrear fios e circuitos. O kit de acessórios inclui cabos de teste, pontas de prova, adaptadores para tomada (quadrada e redonda) e clipes-jacaré para conectar o transmissor aos sistemas elétricos. Conectar o transmissor a um condutor exposto com as garras-jacaré e cabos de teste incluídos sempre fornecerá os resultados mais precisos. No entanto, em situações em que uma conexão direta a um condutor exposto não está disponível, a pinça de corrente i400 incluída pode ser usada com o modo “Anel” para induzir um sinal de 6 kHz potencializado através do isolamento. O kit também inclui uma alça de suporte magnético, pilhas e uma mala de transporte.

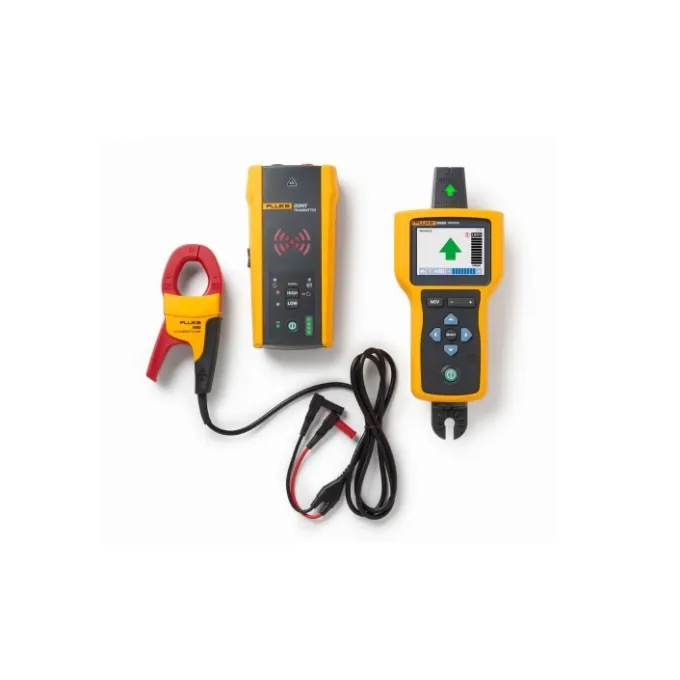

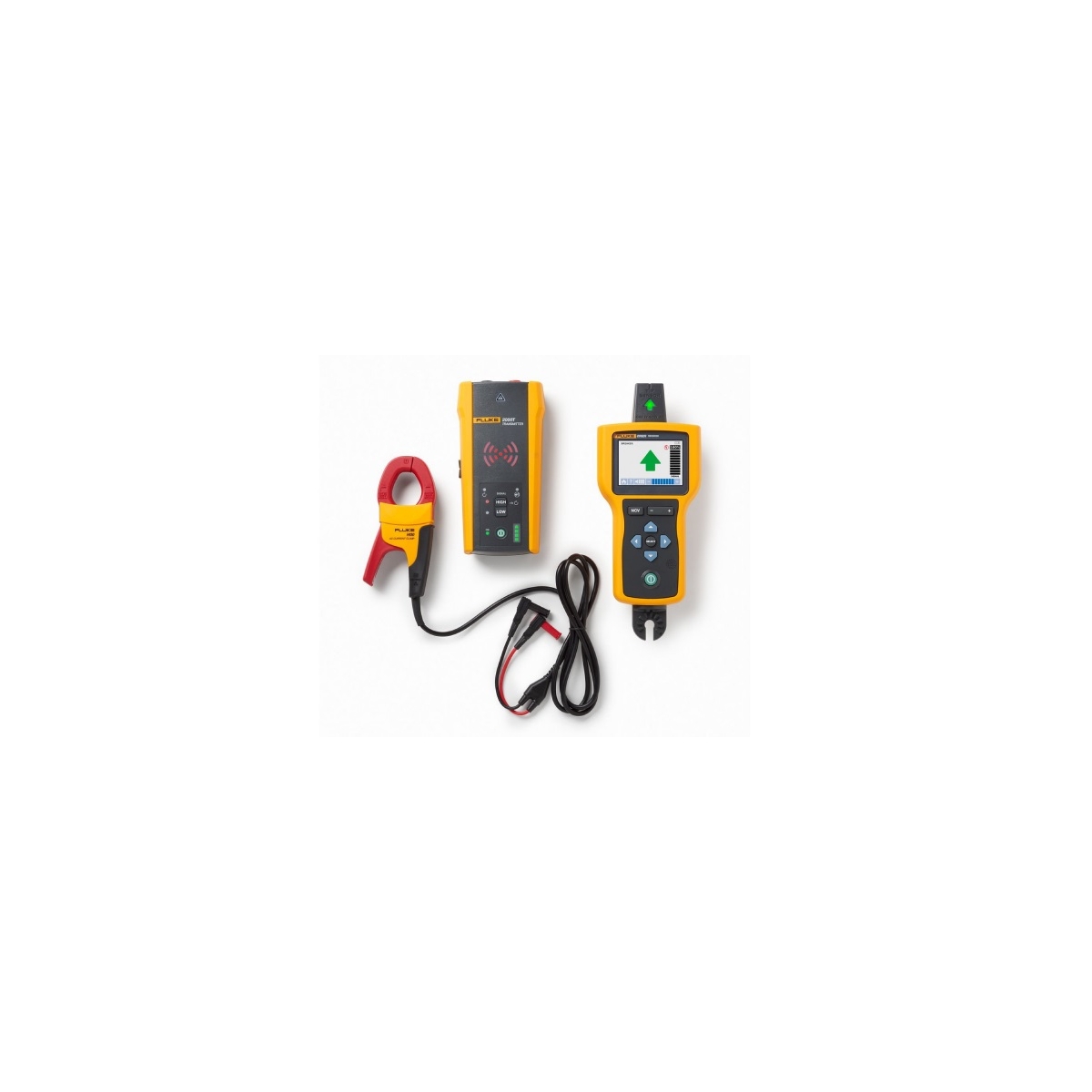

Acompanha:
Receptor do Localizador de cabos avançado Pro Fluke 2062R com Smart Sensor™
Transmissor do Localizador de cabos avançado Fluke 2000T
Pinça de corrente AC i400
Kit de acessórios para cabos de teste Fluke 2000ACC para 2052/2062
Alarme sonoro e tela para exibição de gráfico de barras e numérico
LEDs e alarmes sonoros
N/D
Tempo de resposta
Smart Sensor: 500 ms Sensor de ponta (energizado/desenergizado): 500 ms NCV: 500 ms Monitoramento de bateria: 5s
Monitoramento de tensão de linha: 1s Monitoramento de tensão da bateria: 5s
N/D
Saída da corrente do sinal (típica)
N/D
Circuito energizado: Modo alto: 60 mA RMS Modo baixo: 30 mA RMS Circuito desenergizado: Modo alto: 110 mA RMS Modo baixo: 40 mA RMS Modo anel com cabos de teste: 160 mA RMS Modo anel com o alicate de corrente AC i400: 385 mA RMS
N/D
Saída da tensão do sinal (nominal)
N/D
Circuito energizado: Modo alto: 14 W, 230 V AC/50 Hz, 3,33 kΩ, 230 V AC Modo baixo: 4,6 W, 230 V AC/50 Hz, 11,5 kΩ, 230 V AC Circuito desenergizado: Modo alto: 31 V RMS, 140 Vp-p, 0,86 a 1 kΩ de carga Modo baixo: 27,5 V RMS, 120 Vp-p, 0,1 W a 1 kΩ de carga Modo loop com cabos de teste: 32 V RMS, 140 Vp-p, 0,87 W a 1 kΩ de carga Modo anel com o alicate de corrente AC i400: 31 mV, 0,89 W a 1 Ω de carga
N/D
Detecção de faixa (ambientes externos)
Direção do Smart Sensor Modo de indicação ≤ 15 cm (6 pol.), 230 V AC, modo alto, nível de sensibilidade 2 Sensor de ponta: Energizado Distância máxima através do ar: até 6,1 m (20 pés) Identificação: aprox. 5 cm (1,97 pol.) Sensor de ponta: Desenergizado Distância máxima através do ar: até 4,5 m (14,7 pés) Identificação: aprox. 5 cm (1,97 pol.) NCV (40 Hz a 400 Hz) Sensibilidade máx.: 90 V até 2 m Sensibilidade mín.: 600 V até 1 cm
N/D
Faixa de corrente
N/D
N/D
400 A
Precisão básica
N/D
N/D
2% + 0,06 A (45 Hz a 400 Hz)
Tela
Tamanho da tela
LCD de 89 mm (3,5 pol.)
LEDs
N/D
Dimensões do visor (L x A)
70 mm x 52 mm (2,76 pol. x 2,07 pol.)
N/D
N/D
Resolução da tela
480 pixels x 320 pixels
N/D
N/D
Tipo de tela
Tela LCD TFT colorida
LEDs
N/D
Tela colorida
16 bits
LEDs do modo de operação: vermelho LEDs de status da bateria: verde, amarelo, vermelho
N/D
Luz de fundo
Sim
N/D
N/D
Ambientais
Temperatura de operação
-20 °C a 50 °C (-4 °F a 122 °F)
-20 °C a 50 °C (-4 °F a 122 °F)
-20 °C a 50 °C (-4 °F a 122 °F)
Umidade de operação
45%: -20 °C a < 10 °C ou 40 °C a 50 °C (-4 °F a < 50 °F ou 104 °F a 122 °F) 95% (sem condensação): 10 °C a < 30 °C (50 °F a 86 °F) 75%: 30 °C a < 40 °C (86 °F a < 104 °F)
45%: -20 °C a < 10 °C ou 40 °C a 50 °C (-4 °F a < 50 °F ou 104 °F a 122 °F) 95% (sem condensação): 10 °C a < 30 °C (50 °F a 86 °F) 75%: 30 °C a < 40 °C (86 °F a < 104 °F)
10 °C a < 30 °C (95 %: 50 °F a < 86 °F) 30 °C a < 40 °C (75 %: 86 °F a < 104 °F) -40 °C a < 50 °C (45 %: 104 °F a < 122 °F)
Altitude de operação
2.000 m (6.561 pés)
2.000 m (6.561 pés)
2.000 m (6.561 pés)
Proteção transitória
N/D
8,00 kV (pico de 1,2/50μS)
N/D
Grau de poluição
2
2
2
Classificação IP
IP 40
IP 40
IP 40
Teste de queda
1 m (3,28 pés)
1 m (3,28 pés)
1 m (3,28 pés)
Mecânica
Fonte de alimentação
4 pilhas AA (alcalinas)
8 pilhas AA (alcalinas)
N/D
Consumo de energia (típico)
110 mA
Modo alto/baixo: 70 mA Modo anel com alicate: 90 mA Consumo sem sinal transmissão: 10 mA
N/D
Duração da bateria
Aprox. 20h
Modo alto/baixo: aprox. 25h Modo anel: aprox. 18h
N/D
Indicação de bateria baixa
Sim
Sim
N/D
Fusível
N/D
1,6 A, 700 V, ação rápida, Ø 6 x 32 mm, interrupção de 50 kA
N/D
Tamanho máximo do condutor
N/D
N/D
32 mm (1,26 pol.)
Dimensões (C x L x A):
Aprox. 277 x 112 x 65 mm (10,92 x 4,43 x 2,55 pol.)
Aprox. 183 x 93 x 50 mm (7,2 x 3,66 x 1,97 pol.)
Aprox. 150 x 70 x 30 mm (5,9 x 2,75 x 1,18 pol.)
Peso
Aprox. 0,544 kg (1,20 lb)
Aprox. 0,57 kg (1,25 lb)
Aprox. 0,114 kg (0,25 lb)
Mecânica
Kit de acessórios para cabos de teste 2000ACC
Inclui
2 cabos de teste de 1 m (vermelho, preto), 1 cabo de teste de 7 m (verde), 2 pontas de prova (pretas), 2 pinças de crocodilo (vermelha, preta), 2 adaptadores para tomada quadrada (vermelho, preto), 2 adaptadores para tomada redonda (vermelho, preto)
Categoria de medição
CAT IV 600 V (cabos de teste), CAT II 1.000 V (pontas de prova), CAT IV 600 V (pinças de crocodilo), CAT II 300 V (adaptadores para tomada)
Tensão e corrente de operação
600 V, 10 A máx. (cabos vermelho/preto), 600 V, 10 A máx. (cabo verde), 1000 V, 8 A máx. (ponta preta) 600 V, 10 A máx. (clipes-jacaré), 300 V, 10 A máx. (adaptadores para tomada)
Temperatura de operação
0 °C a 50 °C (32 °F a 122 °F)
Umidade de operação
10 °C a < 30 °C (95 %: 50 °F a < 86 °F), 30 °C a < 40 °C (75 %: 86 °F a < 104 °F), 40 °C a < 50 °C (45%: 104 °F a < 122 °F)
Temperatura de armazenamento e umidade
0 °C a 60 °C (32 °F a 140 °F), < 95% (sem condensação)
Altitude de operação
2000 m (6561 pés)
Grau de poluição
2
Resistência à água e à poeira
IP 20
Resistência a quedas
1 m (3,28 pés)
Dimensões
Cabos vermelho/preto: 1 m (3,28 pés), cabo verde: 7 m (22,97 pés), pinças de crocodilo: aproximadamente 95 x 45 x 24 mm (3,74 x 1,77 x 0,94 pol.), adaptadores para tomada: 72 x 18 x 18 mm (2,83 x 0,71 x 0,71 pol.)
