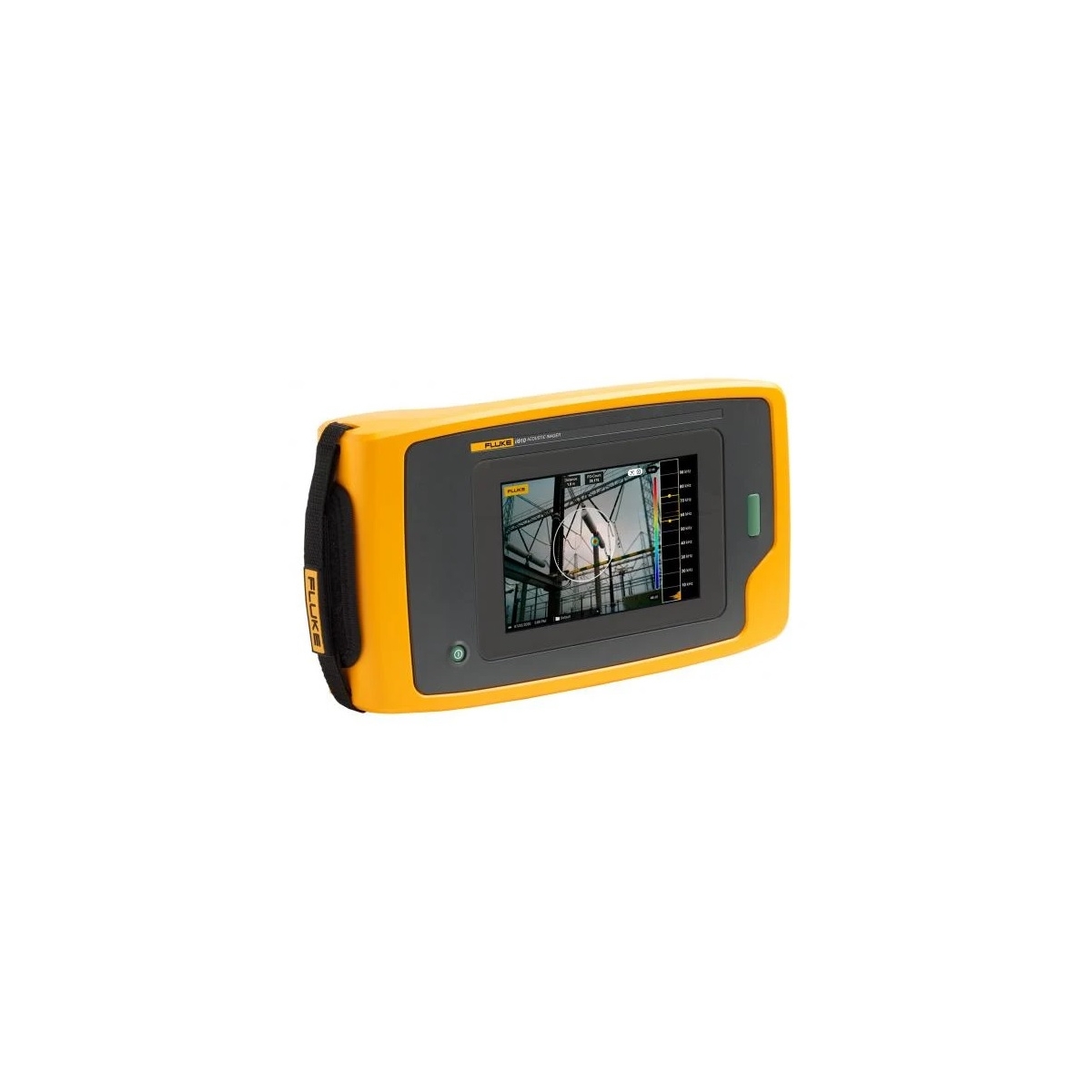

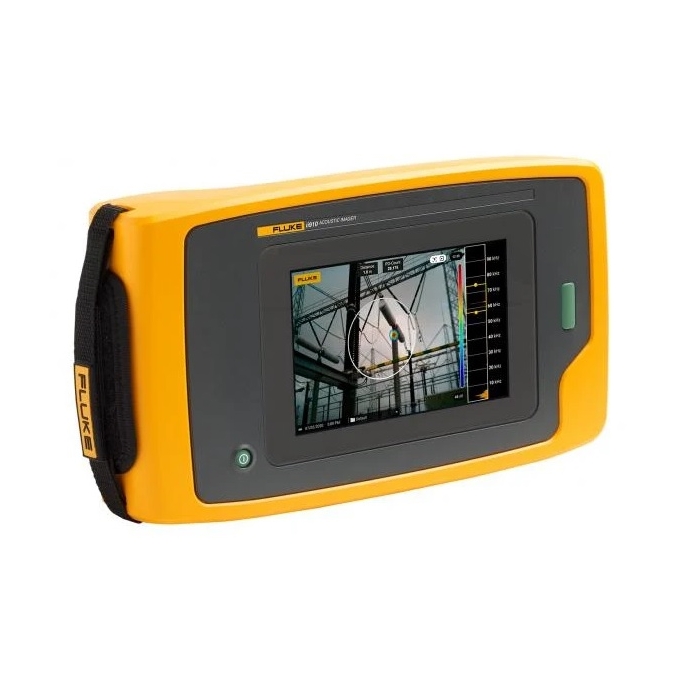

IMAGEADOR ACUSTICO DE PRECISAO - FLUKE-II910

FLUKE-II910

IMAGEADOR ACUSTICO DE PRECISAO - FLUKE-II910 Mais detalhes

Detalhes



IMAGEADOR ACUSTICO DE PRECISAO - FLUKE-II910

A ameaça invisível… que agora você pode ver. Finalmente, uma maneira fácil de detectar, localizar e analisar descarga parcial em uma única ferramenta.

Você não aguenta mais gastar muito tempo detectando descargas parciais? Conheça o Imageador Acústico de Precisão ii910, concebido para localizar descargas parciais e corona, bem como vazamentos de gases e vácuo. A inovadora tecnologia do gerador de imagens acústicas do ii910 é uma ferramenta econômica, segura, eficaz e confortável para equipes que inspecionam e mantêm a transmissão e distribuição de energia e equipamentos industriais de alta tensão.

Descarga parcial é um problema sério que equipes monitoram diariamente. Seja verificando isoladores, transformadores, comutadores ou linhas de alta tensão, você precisa ter certeza de que encontrará o problema rapidamente e logo no início. Uma descarga parcial não detectada pode causar apagões, incêndios, explosões ou morte por arcos elétricos. Além do perigo que pode representar para o meio ambiente e para a vida humana, ela também pode custar muito caro. A desativação de equipamentos pode custar milhões de reais por hora, e estudos mostraram que um único corte de energia em um data center pode custar até R$ 50.000 por minuto. Além disso, nos EUA o Departamento de Energia estimou que os cortes de energia custam US$ 150 bilhões anualmente à economia do país.

Principais áreas para procurar DP

  • Isoladores
  • Transformadores
  • Linhas de alta tensão
  • Comutadores
  • Supressores
  • Barramentos
  • Bobinas de alta tensão
  • Disjuntores
  • Capacitores

Trabalhe com rapidez e segurança.

O ii910 é a ferramenta multifuncional que você estava esperando para lidar com todos os seus problemas de vazamentos e descargas parciais. Tudo o que você precisa está na ponta dos seus dedos. Verifique rapidamente a área ou o ambiente e capture todas as fotos e vídeos de que precisa com o simples apertar de um botão e a ampla tela LCD sensível ao toque de 7". Não é necessário ter ferramentas ou equipamentos adicionais. Sem a necessidade de cabos secundários ou dispositivos complicados, você tem total mobilidade e maior flexibilidade para alternar entre a detecção e a correção do vazamento/DP.

A segurança Fluke em que você confia com o desempenho que você valoriza.

O Imageador Acústico de Precisão ii910 da Fluke é a ferramenta perfeita para eletricistas de alta tensão, engenheiros eletricistas de teste e equipes de manutenção de rede que estão sempre inspecionando e mantendo a transmissão e distribuição de energia e os equipamentos industriais de alta tensão. O ii910 oferece uma maneira rápida e segura de detectar e localizar descarga parcial para fazer a manutenção de equipamentos de alta tensão e evitar eventos catastróficos. Com a tecnologia SoundSight™, o ii910 converte os sons que capta em uma representação visual, para que você possa localizar rapidamente as áreas problemáticas. A capacidade de frequência mais alta do ii910 permite uma detecção antecipada para facilitar o planejamento de manutenção inicial, motivo pelo qual ele tem uma faixa de frequência de 2 a 100 kHz.

Localize e corrija antes do arco.

A descarga parcial pode causar diversos problemas graves e caros, desde falha catastrófica do equipamento até arcos elétricos letais. A única maneira de evitar que isso aconteça é inspecionar e fazer a manutenção do equipamento corretamente. O Imageador Acústico de Precisão ii910 foi concebido para tornar a descoberta de descargas parciais muito mais confortável, rápida e fácil. Acabaram-se os dias de usar fones de ouvido e ouvir sons muito fracos ou depender de uma tela minúscula para localizar problemas. Tudo o que você precisa para localizar problemas a uma grande distância está no ii910, sem fios ou outros acessórios pendurados e emaranhados. Basta pegá-lo, ligar e começar a localizar problemas.

A segurança que você espera com um produto resistente em que confia.

A segurança é essencial ao trabalhar em equipamentos de alta tensão. Na Fluke, segurança é o fator mais importante, e todo o resto é apenas um bônus. Devido à combinação de posições específicas de microfone e um algoritmo sofisticado, o Imageador Acústico de Precisão ii910 pode detectar descargas parciais e corona a 120 metros de distância. Isso significa que você pode ficar ainda mais longe do que a distância necessária, sem perder eficácia e eficiência em encontrar todas as áreas problemáticas. Sem fios externos ou acessórios pendurados, o ii910 garante que você não se enrolará em nenhum equipamento durante suas rondas. Além disso, com a tecnologia de imagem acústica capaz de captar reflexos de sons, você nem precisa de uma linha de visão direta para localizar um problema. Isso significa que você pode localizar a DP sem abrir o painel.

Encontre com rapidez e facilidade, sem treinamento.

O ii910 foi realmente criado para que qualquer pessoa possa usá-lo com pouco ou nenhum treinamento. Esqueça todas as certificações, porque você não precisa de uma para operar essa ferramenta. Basta ligar o ii910 com um botão para selecionar o intervalo de frequência, ou deixar que a ferramenta faça isso por você, e começar a digitalizar imediatamente procurando descargas parciais ou vazamentos. Depois de encontrar uma imagem preocupante de um som, você pode capturar um vídeo ou foto para ser utilizado mais tarde, após fazer uma anotação de texto. Caso queira saber mais detalhes sobre um vazamento específico ou DP, alterne para PDQ ou LeakQ.

Acompanha:

  •          Gerador de Imagens
  •          Fonte de alimentação CA e carregador de bateria (com adaptadores CA universais)
  •          Cabo USB
  •          Maleta de Transporte rígida e robusta
  •          Alça manual ajustável e alça para o pescoço
  •          Duas baterias de íon de lítio inteligentes e robustas - Devido à escassez global de baterias, o Imageador Acústico de Precisão ii910 será fornecido com 1 (uma) bateria recarregável* Sua segunda bateria será enviada posteriormente. Lamentamos qualquer inconveniente que isso possa causar a você.



Sensores

Faixa de frequência

2 kHz até 100 kHz

Faixa de detecção

0,5 a >120 metros (1,6 a >393 pés)*

Campo de Visão

63 ° ± 5 °

Taxa de quadros nominal

25 QPS

*Dependendo das condições do ambiente



Câmera digital integrada (luz visível)

Campo de Visão (FOV)

63 ° ± 5 °

Foco

Lente fixa



Visor

Tamanho

LCD de 7'' com luz de fundo, legível sob a luz solar

Resolução

1280 x 800 (1.024.000 pixels)

Tela sensível ao toque

Capacitiva

Imagem Acústica

Sim, imagem SoundMap™



Armazenamento de imagem

Capacidade de armazenamento

Memória interna com capacidade para 999 arquivos de imagem e 20 arquivos de vídeo

Formato da imagem

Combinação visual e SoundMap™ .JPG ou .PNG

Formato do vídeo

Combinação visual e SoundMap™ .MP4

Duração do vídeo

5 minutos no máximo

Exportação digital

USB-C para transferência de dados



Medições Acústicas

Faixa de medição

12,1 dB SPL a 114,6 dB SPL ±1 dB SPL 2 kHz
4,4 dB SPL a 101,2 dB SPL ±2 dB SPL 19 kHz
12,8 dB SPL a 119,2 dB SPL ±1 dB SPL 35 kHz
19,8 dB SPL a 116,1 dB SPL ±3 dB SPL 52 kHz
41,4 dB SPL a 129,0 dB SPL ±1 dB SPL 80 kHz
54,4 dB SPL a 135,5 dB SPL ±1 dB SPL 100 kHz

Ganho de dB máx./mín. automático

Automático ou manual, selecionável pelo usuário

Seleção da função de frequência

Selecionável pelo usuário por meio de predefinições feitas pelo usuário ou por entrada manual



Software

Fácil de usar

Interface do usuário intuitiva

Gráficos de tendências

Frequência e escala de dB

Marcadores de ponto

Leitura de nível de dB no ponto central da imagem



Bateria

Baterias (substituíveis em campo, recarregáveis)

2x Fluke BP291, Baterias de íons de lítio recarregáveis

Vida útil da bateria

6 horas/bateria (o produto inclui bateria sobressalente)

Tempo de carregamento da bateria

3 horas

Sistema de carregamento da bateria

Carregador externo de compartimento duplo, EDBC 290



Especificações Gerais

Paletas padrão

3: Escala de Cinza, Arco, Azul-Vermelho

Temperatura de Funcionamento

0 °C a 40 °C (32 °F a 104 °F)

Temperatura de Armazenamento

-20 °C a 70 °C (-4 °F a 158 °F) Sem baterias

Umidade relativa

10% a 95% sem condensação

Dimensões (A x L x C)

186 mm x 322 mm x 68 mm (7,3 pol x 12,7 pol x 2,7 pol)

Grau de Proteção (IP)

Proteção IP40

Garantia

2 anos

Notificação de diagnóstico automático

Teste de integridade da matriz para identificar quando a matriz de microfones precisa de atenção

Idiomas compatíveis

Holandês, inglês, finlandês, francês, alemão, italiano, japonês, coreano, polonês, português, russo, chinês simplificado, espanhol, sueco, chinês tradicional

Em conformidade com a diretiva RoHS

Sim



Segurança

Segurança geral

IEC 61010-1

Compatibilidade eletromagnética (EMC) internacional

IEC 61326-1: Ambiente Eletromagnético Portátil IEC 61326-2-2
CISPR 11: Grupo 1, Classe A

Coreia (KCC)

Equipamento de Classe A (Equipamento para transmissão e comunicação industrial)

EUA (FCC)

47 CFR 15 subparte B. Este produto é considerado um dispositivo isento de acordo com a cláusula 15.103.
