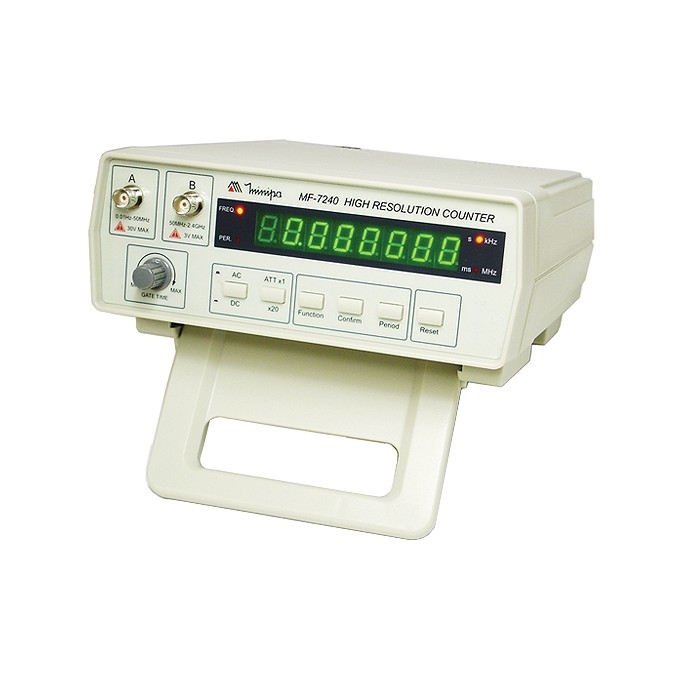

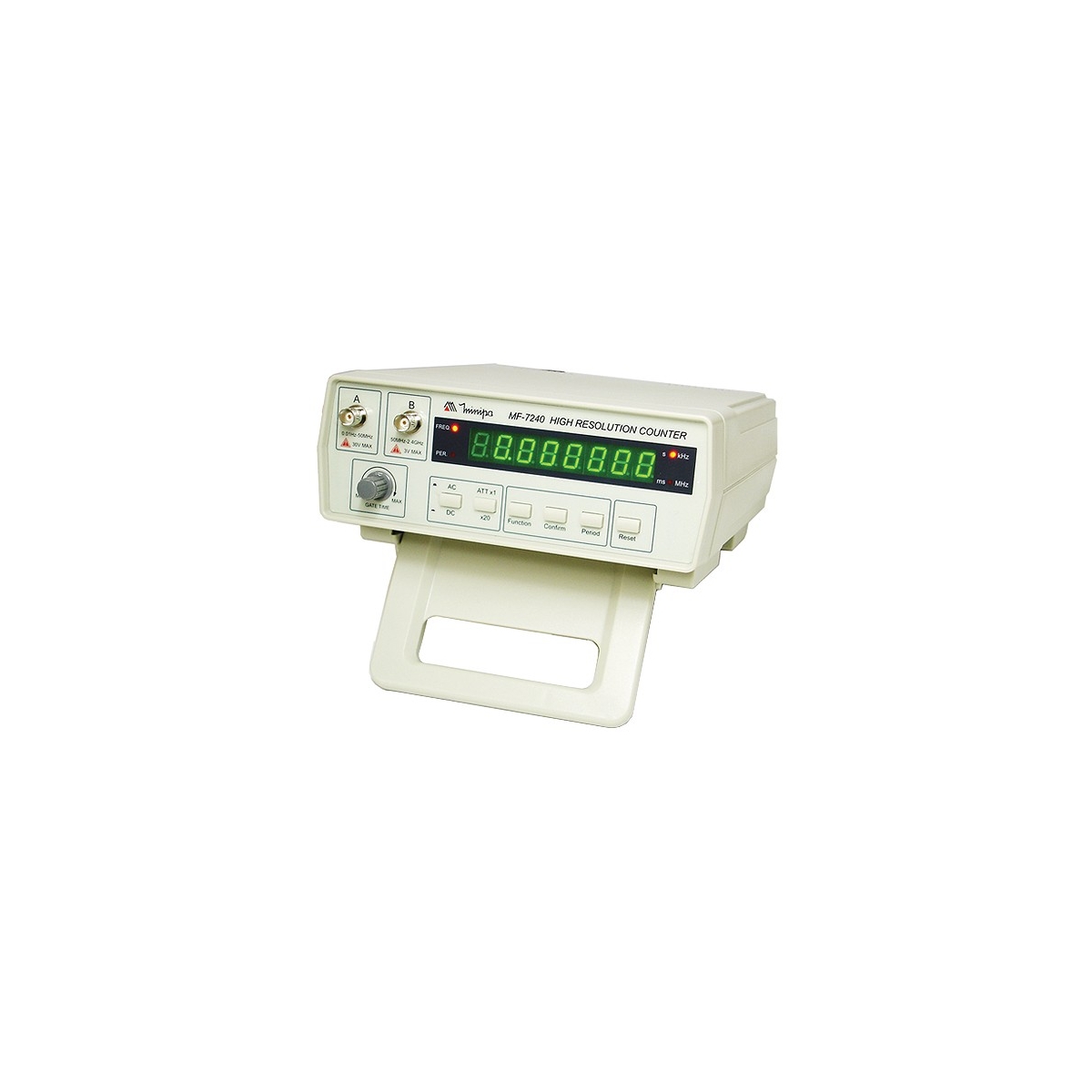

MINIPA - FREQUENCIMETRO - MF 7240

Instrumento digital de bancada com display LED de 8 dígitos, para medida de freqüência na faixa de 0,01Hz a 2,4GHz em dois canais. Sensibilidade de 50mV RMS a 300mV RMS, impedância de entrada de 1M Ohms para canal A e 50 Ohms para canal B e possibilidade de medida de período.

Características Técnicas:

• Display: 8 dígitos (LED 19x12.5mm), com indicações de faixa, freqüência, período, kHz, MHz, ms e s
• Tempo de Aquecimento: 20 minutos.
• Tempo de Gate: Variável de 100ms a 10s ou 1 período do sinal de entrada, o que for maior.
• Precisão: ± (Erro Base Tempo x Freqüência + 1 Díg.).
• Ambiente de Operação: 0°C a 50°C, 10% a 90% RH
• Ambiente de Armazenamento: -20°C a 60°C, 5% a 90% RH.
• Uso Interno.
• Alimentação: AC 110V / 220V ± 10%, 50Hz ou 60Hz.
• Consumo: Aprox. 5W
• Fusível de Proteção de Entrada: 100mA/250V
• Dimensões: 100(A) x 215(L) x 270(P)mm.
• Peso: Aprox. 1.6kg.

Canal A (CH.A - 0.01Hz a 50MHz):

• Faixas de Medida: 0.01Hz a 100Hz (acoplamento DC); 100Hz a 50MHz (acoplamento AC)
• Sensibilidade de Entrada: < 120mV RMS (100Hz a 50MHz); < 80mV RMS (1Hz a 100Hz); < 800mV RMS (0.01Hz a 1Hz)
• Acoplamento: AC / DC
• Impedância de Entrada: 1 MOhms
• Atenuador: x1, x20
• Modo de Trigger: Manual
• Máxima Tensão de Entrada: 30V DC / Pico AC

Canal B (CH.B - 50MHz a 2.4GHz):

• Faixa de Medida: 50MHz a 2.4GHz
• Sensibilidade de Entrada: 50mV RMS ~ 300mV RMS
• Acoplamento: Somente AC
• Impedância de Entrada: 50 Ohms
• Máxima Tensão de Entrada: 3V RMS

Resolução:

• Gate Time Mínimo: 1kHz para 2MHz ~ 2.4GHz (acoplamento AC); 10Hz para 100Hz ~ 2MHz (acoplamento AC); 0.01Hz para 0.01Hz ~ 100Hz (acoplamento DC)
• Gate Time Máximo: 100Hz para 1GHz ~ 2.4GHz (acoplamento AC); 10Hz para 2MHz ~ 1GHz (acoplamento AC); 0.1Hz para 100Hz ~ 2MHz (acoplamento AC); 0.01Hz para 0.01Hz ~ 100Hz (acoplamento DC)

Base de Tempo:

• Estabilidade a Curto Tempo: ± 3x10-3 PPM / segundo - Taxa de Envelhecimento: ± 20 PPM / mês
• Coeficiente de Temperatura: ± 10 PPM , 10°C a 40°C
• Variação de Linha: ± 0.1 PPM para variação de linha de ±10%

Acessórios:

• Manual de Instruções
• Cabo de Alimentação
• Cabo de Conexão BNC - Jacaré
