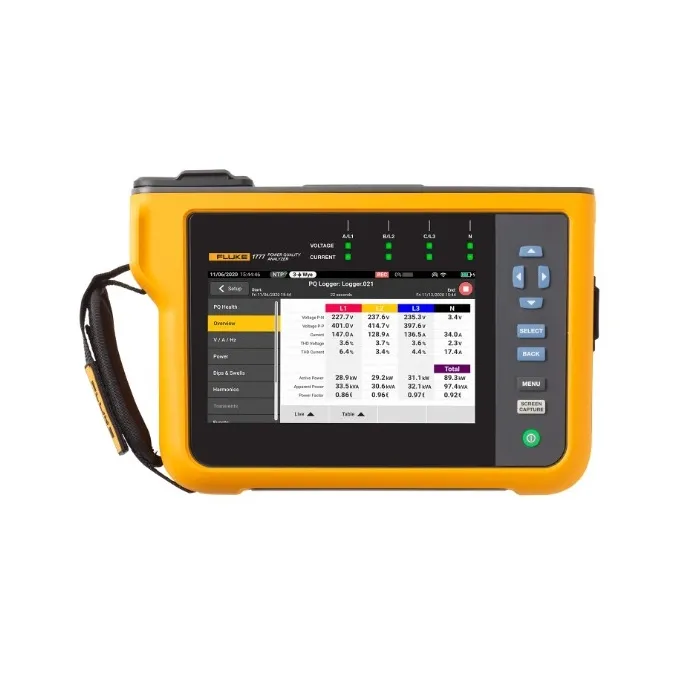

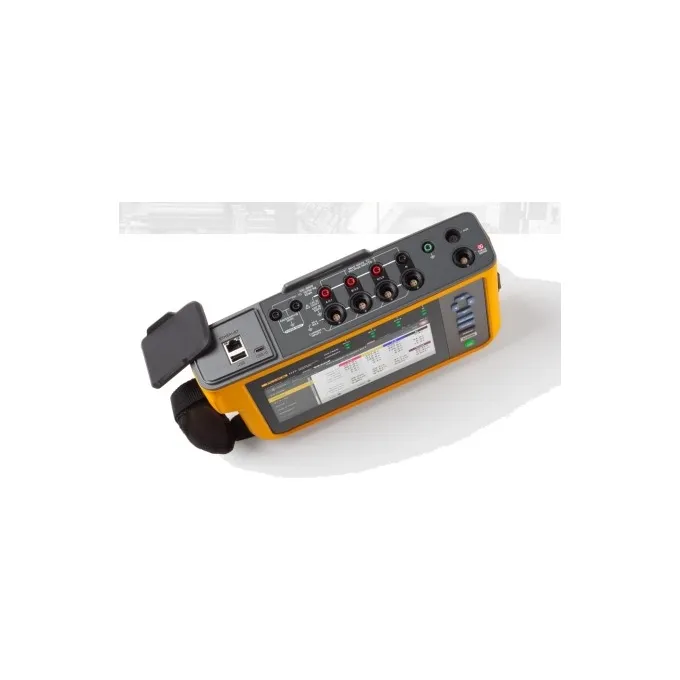

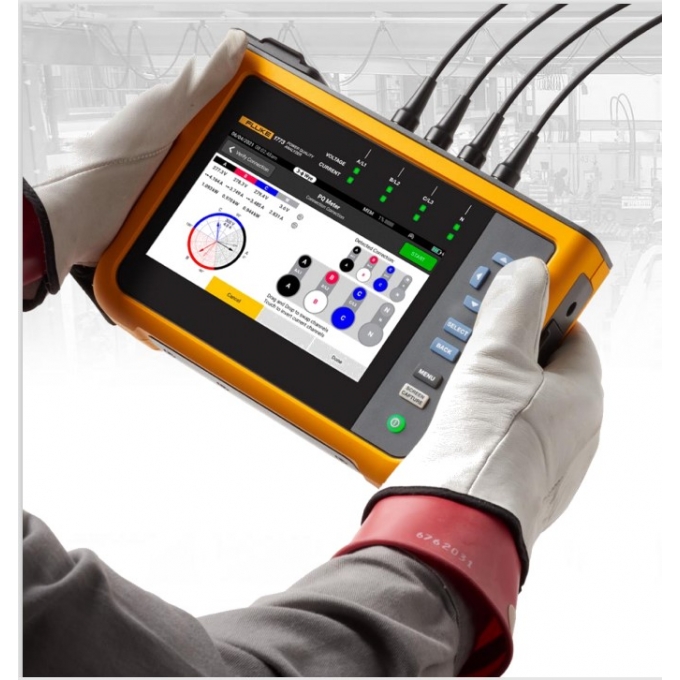

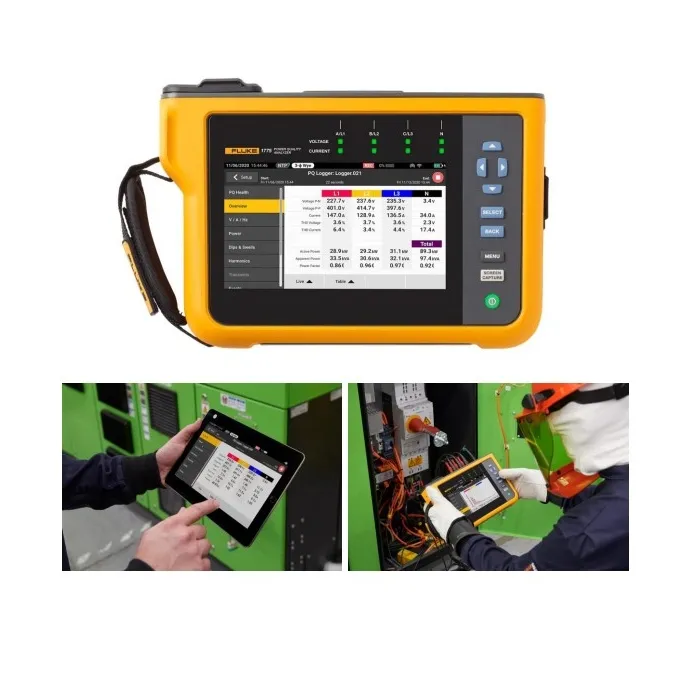

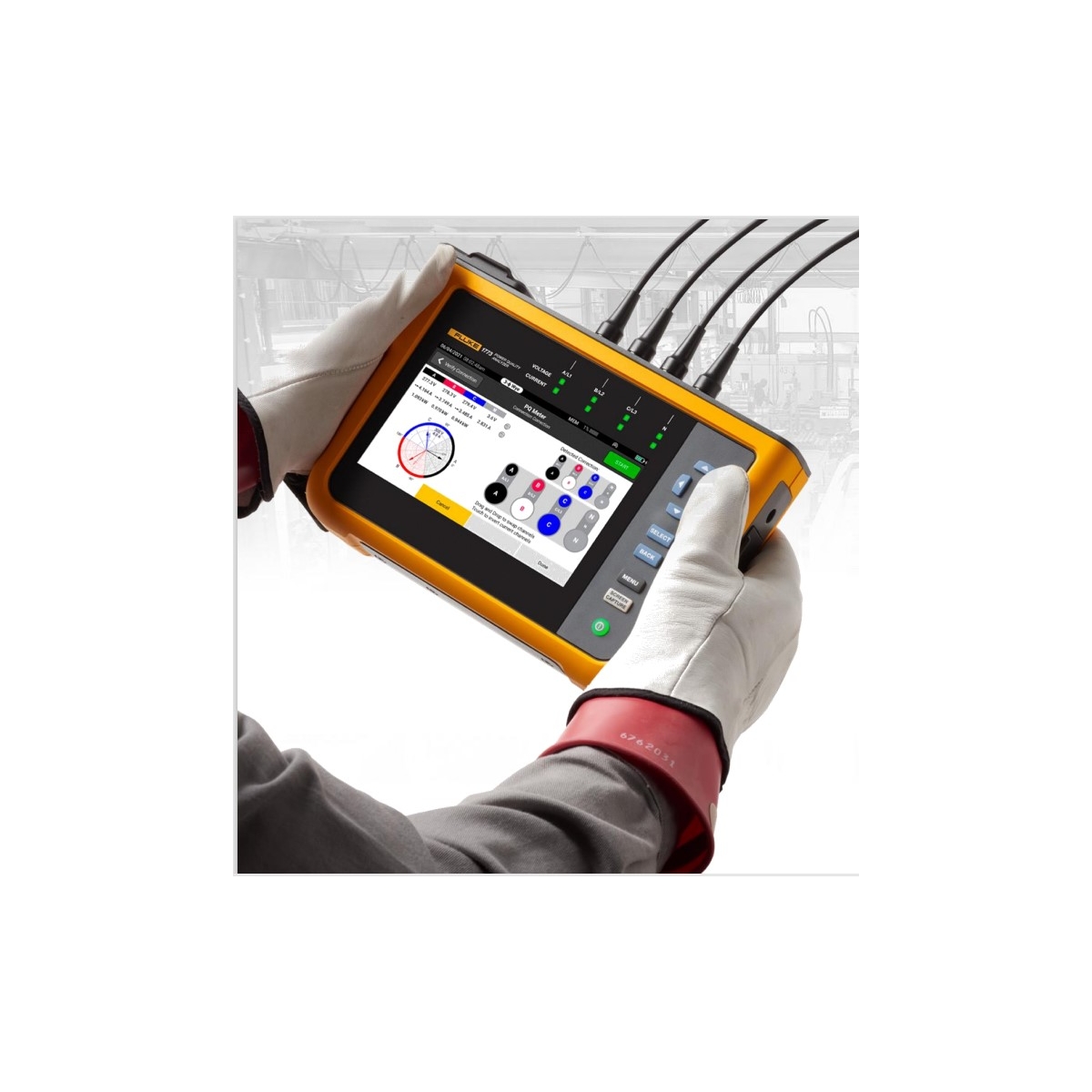

Número de entradas

4 entradas, 3 fases e neutro referenciado a PE (5 conectores)

Categoria de medição

1000 V CAT III / 600 V CAT IV

Tensão máxima de entrada

1000 V rms/1000 V cc (1700 Vpk)

Faixa de tensão nominal

Transformador estrela e fase única: variável (50 V – 1000 V)
Delta: variável (100 V – 1000 V)
em conformidade com IEC 61000-4-30 Classe A para tensões nominais (V_din) 100 V – 690 V

Impedância de entrada

10 MΩ entre P-P e P-N, 5 MΩ entre P-PE e N-PE

Largura de banda

CC a 30 kHz para medições QE, excluindo transientes

Resolução

Amostragem síncrona de 24 bits

Frequência de amostragem

80 KS/s a 50/60 Hz

Escala

1:1, variável para uso de transformadores potenciais

Faixa de medição

±8 kV

Taxa de amostra

1775: 1 MS/s
1777: 1 MS/s, 20 MS/s

Largura de banda

CC a 1 MHz

Trigger

Nível de trigger ajustável. Trigger em componentes de alta frequência > 1.5 kHz

Resolução

Amostragem síncrona de 14 bits

Número de entradas

4 entradas, 3 fases e neutro, faixa selecionada automaticamente para o sensor conectado

Faixa

CA

de 1 A a 1.500 A com i17XX-FLEX1500 12
de 1 A a 1.500 A com i17XX-FLEX1500 24
de 3 A a 3.000 A com i17XX-FLEX3000 24
de 6 A a 6.000 A com i17XX-FLEX6000 36
de 40 mA a 40 A com alicate i40s-EL
de 4 A a 400 A com alicate i400s-EL

CC

20 A a 2000 A com alicate 80i-2010-EL

Largura de banda

CC a 30 kHz

Resolução

Amostragem síncrona de 24 bits

Frequência de amostragem

80 KS/s a 50/60 Hz

Escala

1:1, variável

Tensão de entrada

Pinça: 50 mV/500 mV rms; CF 2.8
Bobina Rogowski: 15 mVrms/150 mVrms a 50 Hz, 18 mVrms/180 mVrms a 60 Hz; CF 4
todos na faixa nominal da sonda

Impedância de entrada

11 kΩ

Conexão com fio via adaptador 17XX-AUX

Número de entradas

2

Faixa de entrada

Direto: 0 V CC até ± 10 V CC
0 V até 1000 V CC

Impedância de entrada

Direto: 2,92 MΩ

Fator de escala

Formato: mx + b (ganho e deslocamento (offset)) configurável pelo usuário

Unidades exibidas

Configurável pelo usuário (até 8 caracteres, por exemplo °C, psi ou m/s)

Frequência da rede de entrada

CC, 50/60 Hz 15 % (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz)

Topologias

1-φ, 1-φ IT, fase dividida, φ- 3 delta, 3-φwye IT, 3-φ Aron/Blondel (delta de 2 elementos), 3- φ delta aberto, φ- 3 delta de perna alta

Armazenamento de Dados

Fluke 1773/1775: 8 GB interno (expansível com cartão microSD)
Fluke 1777: Cartão microSD de 32 GB (instalado)

Capacidade da memória

Tipicamente 10 sessões de registro de 8 semanas com intervalos de 1 minuto e 100 eventos.
O número de sessões de registro e períodos de registro possível depende dos requisitos do usuário

Precisão em tempo real

Interno: 3 ppm (0,26 s por dia, 8 s por mês)
NTP (horário da internet): Dependendo da latência da Internet, típico < 0,1 s absoluto para UTC
GPS: < 1 ms absoluto para UTC

Parâmetro medido

Consultar o manual do operador

Intervalo de tendência

Selecionada pelo usuário: 1 s, 3 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min

Intervalo de média para valores mín./máx.

Tensão, Corrente: RMS de ½ ciclo (20 ms a 50 Hz, 16,7 ms a 60 Hz)
Aux, potência: 200 ms

Distorção harmônica total

A THD para tensão e corrente é calculada em 50 harmônicos

Parâmetro medido

Consultar o manual do operador

Harmônicos

h0 ... h50
% fundo e RMS para tensão, corrente e potência
Ângulos de fase para tensão e corrente até h11

Inter-harmônicos

ih0 ... Ih50
% fundo e RMS para tensão e corrente

Supraharmônicos

2 a 9 kHz com bins de 200
Hz 9 a 30 khz com bins de 2 kHz
RMS para tensão e corrente

Método de medição de harmônicas

Bins agrupados, subagrupados e de harmônicos simples de acordo com IEC 61000-4-7.
Método selecionado automaticamente com base no padrão QE configurado ou configurável pelo usuário.

Distorção harmônica total

Calculado em até 50 harmônicas (depende do padrão QE selecionado)

Sinalização da rede de distribuição de energia

2 frequências na faixa de 110 Hz a 3000 Hz

Eventos

Tensão

Afundamento, elevação, interrupção, mudança rápida de tensão, sinalização da rede elétrica, desvio da forma de onda, transientes

Corrente

Corrente de arranque (inrush)

Registros disparados

Meio ciclo RMS de tensão e corrente por 10 s
Forma de onda de tensão e corrente por 10/12 ciclos
Sinalização da rede de distribuição de energia: 200 ms RMS de tensão de sinalização da rede até 120 s
Transientes: forma de onda de tensão
(Fluke 1777: 1 MS/s ou 20 MS/s, 500.000 pts, Fluke 1775: 1 MS/s, 25,000 pts)

Energia

IEEE 1459

Harmônicos

IEC 61000-4-7: Classe 1
IEEE 519 (harmônicos de curto prazo e de muito curto prazo)

Cintilação

IEC 61000-4-15 Classe F1

Qualidade de Energia

IEC 61000-4-30 Classe A, IEC 62586 PQI-A-PI

Conformidade de qualidade de energia

EN 50160 + GOST + NEQUAL + NETCODE + FOL

Ethernet

1 Gbit/s 1000BASE-T

USB type A

USB 2.0 de alta velocidade para unidades flash USB para transferência de dados de medição, atualizações de firmware e instalação de licença. Corrente máx. de alimentação: 500 mA

USB-C

USB 2.0 de alta velocidade para download de dados para PC e calibração (é necessário um cabo USB type-A para USB-C ou USB-C para USB-C)
Fonte de alimentação auxiliar para o analisador (é necessário um adaptador de alimentação USB-C PD 2.0 ou superior com 9 V 1.8 suporte A)
USB 3.0 de supervelocidade para flash drives USB-C para transferir dados de medição, atualizações de firmware e instalação de licença. Corrente máx. de alimentação: 900 mA

Módulo Wi-Fi/BLE¹

Rede sem fio 802.11 CA 2,4 GHz/5 GHz, suporte para ponto de acesso simultâneo e modo cliente
Bluetooth 5.0/BLE
Antena: Interna e externa²

Módulo LTE/4G³

LTE-A Cat 12
Cobertura mundial LTE-A e UMTS/HSPA
Antena: Externa²

GPS

Conector MCX para conectar uma antena GNSS para GPS/GLONASS²

¹ Não nas versões 177X/BASIC
² É necessário um cabo de extensão de 5 m, Fluke n/p 5263915
A disponibilidade e os provedores suportados variam de acordo com o país. Verifique com seu representante regional da Fluke.

Tensão

1.000 V

0,1 V

0,1% da tensão nominal
de acordo com
IEC 61000-4-30 Classe A¹,²
±(0,04 % + 0,004 %)³

Afundamentos e elevações de tensão

-

0,1 V

0,2% de Vnom^1,2

Transientes de tensão

±8 kVpk

-

±5 % +0,25 %)

Harmônicos/inter-harmônicos de tensão

100%

0,1% / 0,1 mV

≥ 1% Vnom¹:  ± 2,5% de leitura.
<1 % Vnom1:  ± 0.025 Vnom

THD na tensão

100%

0,1% / 0,1 V

± (2,5% + 0,5%)

Distorções de tensão de 2-9 kHz

100 V, máx.

0,1 mV

±(2,5% + 0,1 V)

Distorções de tensão de 9-30 kHz

100 V, máx.

0,1 mV

±(2,5% + 0,1 V)

Corrente
(modo alicate Rogowski)

Com iFlex 1500 A,
i17XX-FLEX1500 24

150 A
1.500 A

0,01 %
0,1 A

± (1 % + 0,02 %)

Com iFlex 3000 A,
i17XX-FLEX3000 24

300 A
3000 A

0,01 A
0,1 A

± (1 % + 0,03 %)

Com iFlex 6000 A,
i17XX-FLEX6000 36

600 A
6000 A

0,1 A
1 A

± (1,5 % + 0,03 %)

Com alicate CA de 40 A,
i40s-EL

4 A
40 A

0,001 A
0,01 A

± (0,7 % + 0,02 %)

Com alicate CA de 400 A,
i400s-EL

40 A
400 A

0,01 A
0,1 A

±(2 % + 0,2 %)
±(0,7 % + 0,1 %)

Com alicate
CA/CC 2000 A, 80i-2010s-EL

200 A
2000 A

0,01 A
0,1 A

± (0,8 % + 0,2 %)

Corrente mín./máx.

100%

definido pelo acessório

x2 de precisão intrínseca

Harmônicos/inter-harmônicos de corrente

100%

0,1%/0,01 A

≥ 3% Inom:  ±2,5 % de rdg.4
<3 % Inom:  ± 0.15% de Inom

THD na corrente

100 %

0,1 %

± (2,5% + 0,5%)

Frequência

42,5 Hz … 69 Hz

0,001 Hz

±0,01 Hz

Desequilíbrio de tensão

100 %

0,1 %

±0,15%

Desequilíbrio de corrente

100 %

0,1 %

±0,15%

Flicker Pinst, Pst, Plt

0 até 20

0,01

5%

Sinalização de Tensão da linha de alimentação

Até 3 kHz
0-15 % de Vnom

0,1 V/0,1%

1 a 3% Vnom: ±0,15 % de Vnom
3 a 15 % de Vnom: ± 5 % de leitura.

Entrada AUX

±10 V

0,1 mV

± (0,2 % + 0,05 %)

¹ Na faixa de 100 V–690 V; também conhecido como Udin.
² 0 °C a 45 °C: Precisão Intrínseca x2. Fora de 0 °C a 45 °C: Precisão Intrínseca x3
³ Somente para laboratórios de calibração
⁴ Com iFlex 1500A, I17XX-FLEX1500 24

Faixa de potência W, VA, var

Alicate: 50 mV/500 mV
Rogowski: 15 mV/150 mV

4 A/40 A

Alicate: 50 W/500 W
Rogowski: 15 W/150 W

4k W/40 kW

Resolução máx. W, VA, var

0,1 W

1 W/10 W

Fase (Tensão à corrente)¹

±0,2^°

±1^°

Faixa de potência W, VA, var

150 A/1500 A

300 A/3000 A

600 A/6.000 A

150 kW/1,5 MW

300 kW/3 MW

600 kW/6 MW

Resolução máx. W, VA, var

0,1 kW/1kW

1 kW/10 kW

1 kW/10k W

Potência ativa P

PF ≥ 0,99

150 A/1500 A

300 A/3000 A

600/6000 A

1,2 % + 0,005 %

1,2 % + 0,0075 %

1,7 % + 0,0075 %

Energia ativa E_a

0,1 ≤ PF < 0,99

(1.2+√(1-PF²)/(2 PF)) % + 0,005 %

(1.2+√(1-PF²)/(2 PF)) % + 0,0075 %

(1.7+√(1-PF²)/(2 PF)) % + 0,0075 %

Potência aparente S
Energia aparente E_ap

0 ≤ PF ≤ 1

1,2 % + 0,005 %

1,2 % + 0,0075 %

1,7 % + 0,0075 %

Potência reativa Q
Energia reativa E_r

0 ≤ PF ≤ 1

2,5% de potência/energia aparente medida

Incerteza adicional
(% da faixa alta de potência)

VP-N > 250 V

0,02 %

0,02 %

0,02 %

Fase (Tensão à corrente)

-

0,28^°

0,28^°

0,28^°

¹ Na faixa de 100 V–690 V; também conhecido como Udin.

Condições de Referência

Condições ambientais: 23 °C ±5 °C, instrumento operando por pelo menos 30 minutos, sem campo elétrico/magnético externo, UR < 65 %

Condições da entrada: Cos φ/PF=1, sinal sinusoidal f=50/60 Hz, fonte de alimentação 120 V/230 V ±10%.

Especificações de potência e corrente: Tensão da entrada>100V

Corrente de entrada > 10 % da faixa de corrente

Condutor principal das sondas de corrente ou bobina de Rogowski em posição central

Coeficiente de temperatura: Acrescente 0,1 x precisão especificada para cada grau ^°C acima de 28 ^°C ou abaixo de 18 ^°C

Garantia

Analisador: 2 anos (bateria não inclusa)
Acessórios: 1 ano (incluindo a bateria)

Ciclo de calibração

2 anos

Tamanho (C X L X A)

28,0 cm x 19,0 cm x 6,2 cm (11,0 pol. x 7,5 pol. x 2,4 pol.)

Proteção antirroubo

Slot para suporte à trava Kensington

Faixa de temperatura de funcionamento

-10 ^°C a 50 ^°C

Faixa de temperatura de armazenamento

-20 ^°C a 60 ^°C

Umidade de funcionamento

IEC 60721-3-3: 3K5, modificado:
-10 ^°C a 30 ^°C: ≤ 95%, sem condensação ou gelo
35 ^°C: 70%
40 ^°C: 55 %
50 ^°C: 35 %

Especificação IP

IEC 60529: IP50

Vibração

IEC 60721-3-3/3M2

Faixa de tensão

100 V – 600 V -15% / +10% (85 V … 660 V)

Consumo de energia

Máx. 40 VA

Frequência de alimentação

50/60 Hz (42,5 Hz … 69 Hz)

UPS

Bateria de íons de lítio BP1770 com faixa de temperatura estendida, substituível pelo cliente
Duração da bateria: 1,5 hora

Geral

IEC 61010-1: Grau de Poluição 2

Fonte de alimentação

Categoria de Sobretensão IV 600 V
Com adaptador para tomada MA-C8: Categoria de Sobretensão II 300 V

Medição

IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V

Altitudes de 2000 m a 4000 m

Reduzir para:
Fonte de alimentação: Categoria IV 300 V
Com adaptador MA-C8: Categoria II 150 V
Medição: CAT IV 300 V, CAT III 600 V, CAT II 1000 V
